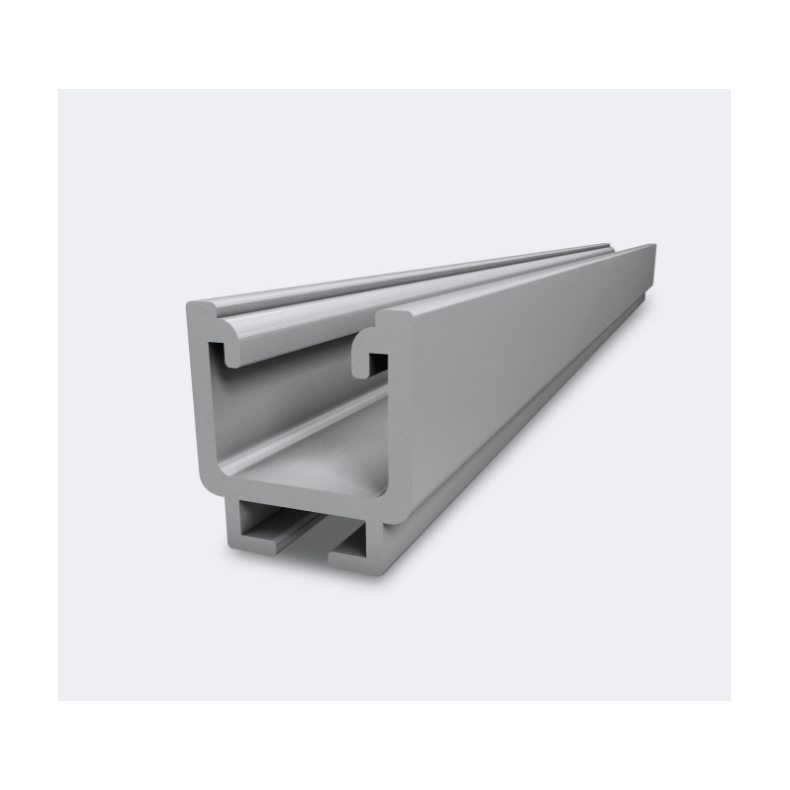

K2 SolidRail Medium; 4.40 m

Oversigt

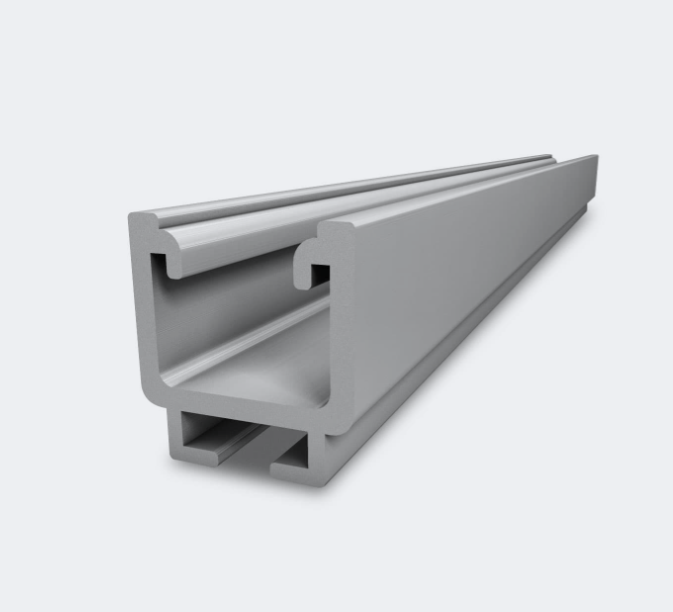

K2 SolidRail Medium 4,40 m er en montageskinne i aluminium (EN AW-6063 T66) til solcelleinstallationer på skråtage. Profilen er udviklet til projektering via K2 Base og indgår som bærende element i K2 SolidRail og InsertionRail systemerne.

Med dimensioner på ca. 41 mm i bredde og 42 mm i højde opnås en balance mellem vægt og styrke, hvilket gør skinnen velegnet til standardinstallationer med normale spændvidder.

Funktion i montagesystemet

Montageskinnen fungerer som den primære bærende profil i anlægget og overfører alle laster fra modulerne til tagfastgørelserne. Vind- og snelaster fordeles langs skinnen og videre ned i tagkonstruktionen via tagkroge eller beslag.

En korrekt dimensioneret skinne reducerer deformation og sikrer ens belastning på modulrammer og klemmer. Medium-profilen anvendes typisk hvor der ønskes stabilitet uden unødig materialevægt.

Spændvidder og projektering

Afstanden mellem tagbeslag bestemmes i projekteringen i K2 Base. Her beregnes belastninger ud fra vindzone, bygningshøjde og tagtype. Skinnen må ikke dimensioneres ud fra erfaring alene, da både for store og for små afstande kan påvirke anlæggets stabilitet.

Korrekt beregning sikrer optimal placering af beslag og reducerer behovet for efterjustering under montage.

Kompatibilitet

• K2 SolidRail System
• K2 InsertionRail System
• Skråtage (tegl, beton, trapez m.fl.)

Specifikationer

• Længde: 4,40 m
• Materiale: Aluminium EN AW-6063 T66
• Bredde: 41 mm
• Højde: 42 mm
• Vægt: ca. 5,526 kg
• Overflade: Aluminium mill (sølvgrå)
• Pakning: 20 stk pr. enhed

Montage og justering

Skinnen justeres før endelig tilspænding, så den ligger lige uden spænd i systemet. Samlinger placeres forskudt mellem rækker for at undgå svækkede zoner.

Langtidspåvirkning

Aluminium er korrosionsbestandigt og egnet til udendørs installationer. Korrekt monterede skinner reducerer mikrobevægelser i anlægget og bidrager til stabil drift gennem hele levetiden.
