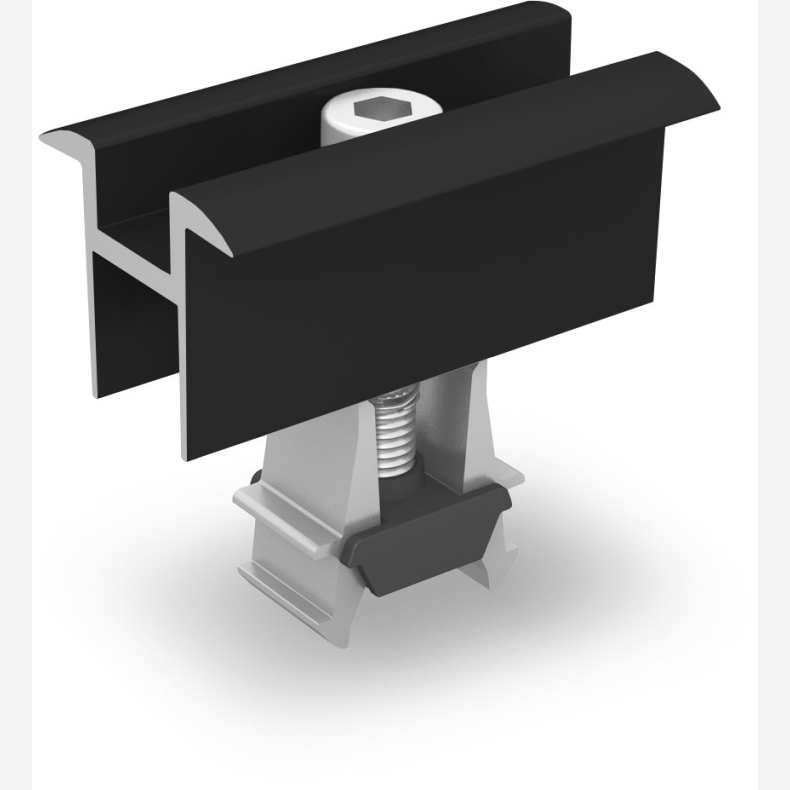

K2 Universal Middle Clamp OneMid 30-42 mm, black anodized

Anvendelse

K2 OneMid er en universel mellemklemme til solcellemoduler med rammehøjde 30-42 mm. Den enkle click-funktion giver hurtig og sikker montage uden brug af løse dele. Overfladen er sort eloxeret for et diskret, ensartet udtryk på taget.

Funktion i montagesystemet

Mellemklemmen fastholder to moduler mod montageskinnen og overfører vind- og snelaster fra modulrammen til skinnesystemet. Klemmen sikrer korrekt positionering og ensartet afstand mellem modulerne samtidig med, at belastningen fordeles over rammeprofilen. En korrekt monteret mellemklemme reducerer bevægelse i modulrækken og bidrager til en stabil konstruktion under skiftende vejrforhold.

Click-funktionen betyder, at klemmen kan forpositioneres i skinnen før modulet lægges på plads. Det gør montage hurtigere og reducerer risikoen for fejlmontering, da komponenten allerede er fastholdt i korrekt orientering under arbejdet på taget.

Klemzoner og modulgaranti

Solcellemoduler skal altid klemmes inden for producentens angivne klemzoner. Forkert placering kan påvirke modulernes mekaniske styrke og i værste fald garantien. OneMid er designet til at give stabil kontakt mod modulrammen uden at deformere profilen, når korrekt tilspændingsmoment anvendes.

Ens tilspænding på tværs af rækken er vigtig for at undgå spændinger i modulerne. For hård tilspænding kan beskadige rammen, mens for lav tilspænding kan give mikrobevægelser ved vindpåvirkning. Følg derfor altid K2’s momentangivelser.

Kompatibilitet

• Montagesystemer: BasicRail, GreenRoof Vento, MiniRail MK2, MultiAngle, MultiRail, SingleRail, SolidRail, TiltUp Vento, Universal KL-Clamp
• Ikke kompatibel med: Dome 6, FlatRail, SolidRail L/LS/XL, CrossRail 62/90
• EU kategorien – klemmetype: MC (Middle Clamp)
• Scope of application: Fladt tag, Skråt tag

Specifikationer

• Klemområde: 30-42 mm modulramme
• Materiale: Aluminium EN AW 6063 T66, EN AW 6082 T6, rustfrit stål A2-70 / 1.4301, POM
• Overflade: Sort eloxeret
• Vægt: ca. 0.079 kg pr. stk.
• Salgsenhed: 20 stk. pr. pose
• Pakning: 20 pr. pose, 120 pr. kasse, 2.880 pr. palle
• Toldtarifnummer: 76109090
• Komponenttype: Module clamp

Montagenote

Eloxal kan vise mindre ridser fra pakning og transport. Kontrollér at klemmen ligger plant mod modulrammen og at der ikke er snavs mellem kontaktfladerne før tilspænding. Følg altid K2s montagevejledning for korrekt position, tilspændingsmoment og jordingskrav.

Praktiske installationstips

• Placér alle mellemklemmer i samme position på tværs af rækken
• Undgå at bruge klemmen til at presse moduler på plads
• Kontrollér modulafstand visuelt før endelig tilspænding
• Efterspænd ved behov under serviceeftersyn

Elektrisk kontakt og termisk bevægelse

Ved montage af modulrækker opstår der små bevægelser i konstruktionen som følge af temperaturændringer. Aluminiumsskinner og modulrammer udvider sig forskelligt gennem året, og klemmen skal derfor fastholde modulet uden at låse det fast mekanisk. En korrekt monteret mellemklemme holder modulet stabilt samtidig med at systemet kan arbejde naturligt ved temperaturvariationer.

Afhængigt af projektets jordingsprincip kan klemmen samtidig indgå i potentialudligningen mellem modulramme og montagesystem. Det forudsætter korrekt montage og rene kontaktflader. Følg altid projektets krav til jordingsmetode og komponentvalg.

Placering i modulrækken

For ensartet belastning bør alle mellemklemmer placeres i samme position i hver række. Uens placering kan give skæve spændinger i modulerne og påvirke både levetid og æstetik. Ved længere rækker anbefales visuel kontrol langs rækken før endelig tilspænding, så moduler ligger i lige linje.
