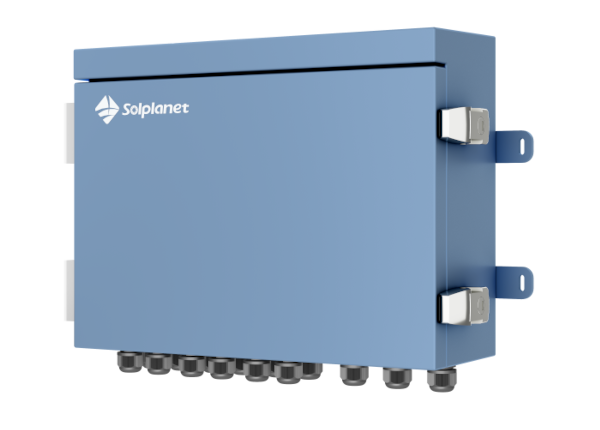

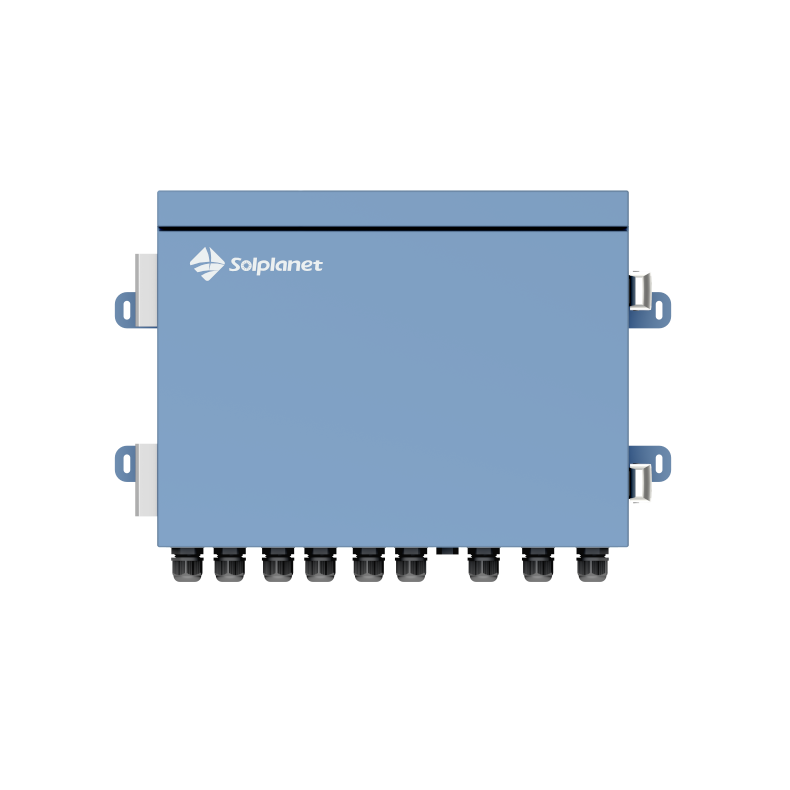

SOLPLANET COMBINER BOX - ASW1000-CB-HB

Professionel DC-samleboks til Solplanet Ai-HB G2 batterisystemer. Fordeler og beskytter DC-forbindelser mellem op til 4 batteritårne og 1 hybridinverter. IP65 aluminiumskabinet, prækonfigurerede tilslutninger og enkel installation.

Model/Varenr.: 28790022
Vægt: 4,4 kg.
Lagerstatus: På lager | Forventet levering 1-3 hverdage

Oversigt

Solplanet Combiner Box - ASW1000-CB-HB fordeler og beskytter DC-forbindelser fra flere batteritårne til én hybridinverter. Designet til Solplanet Ai-HB G2 batterisystemer med fokus på sikker, skalerbar og servicevenlig installation i både bolig og erhverv.

Funktioner og fordele

  • Understøtter op til 4 batteritårne pr. inverter - op til 80 kWh total kapacitet
  • Én samlet boks for enkel og ryddelig DC-distribution

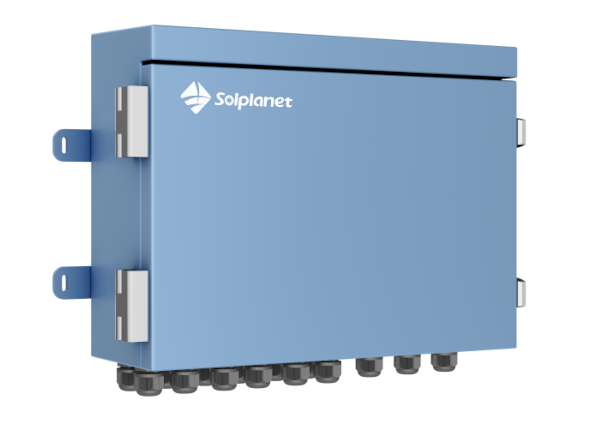

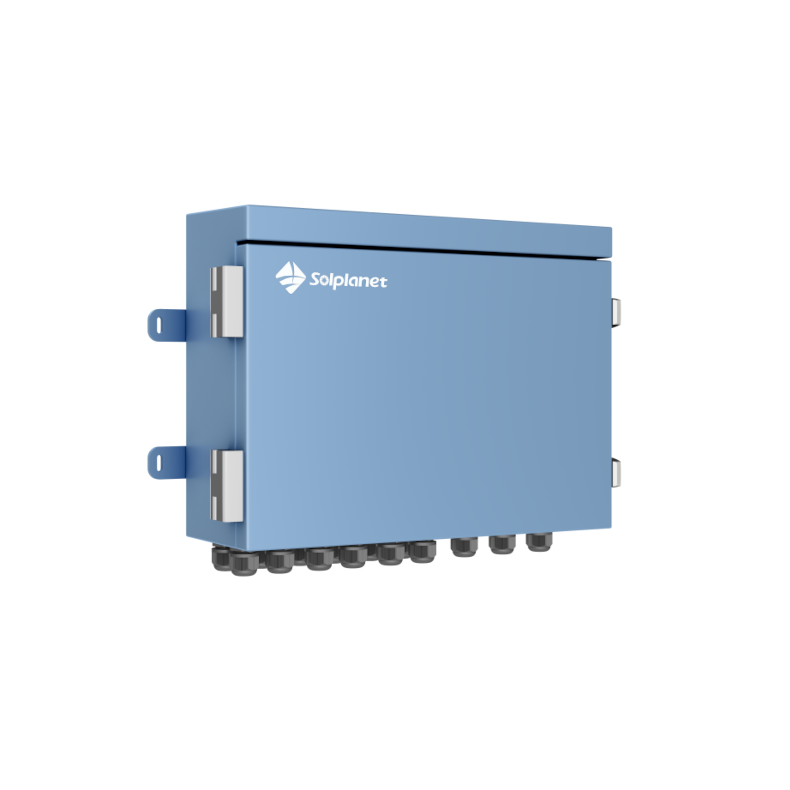

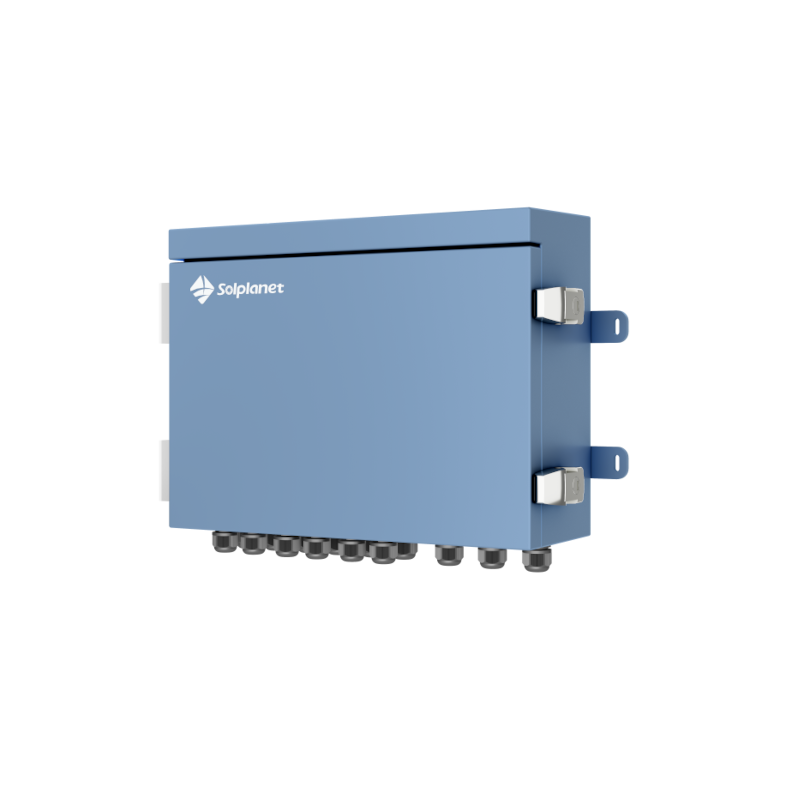

  • IP65 - robust, vejrbestandig kapsling i aluminiumslegering
  • Forberedt til 6 mm² DC-kabler og 10 mm² jordkabler

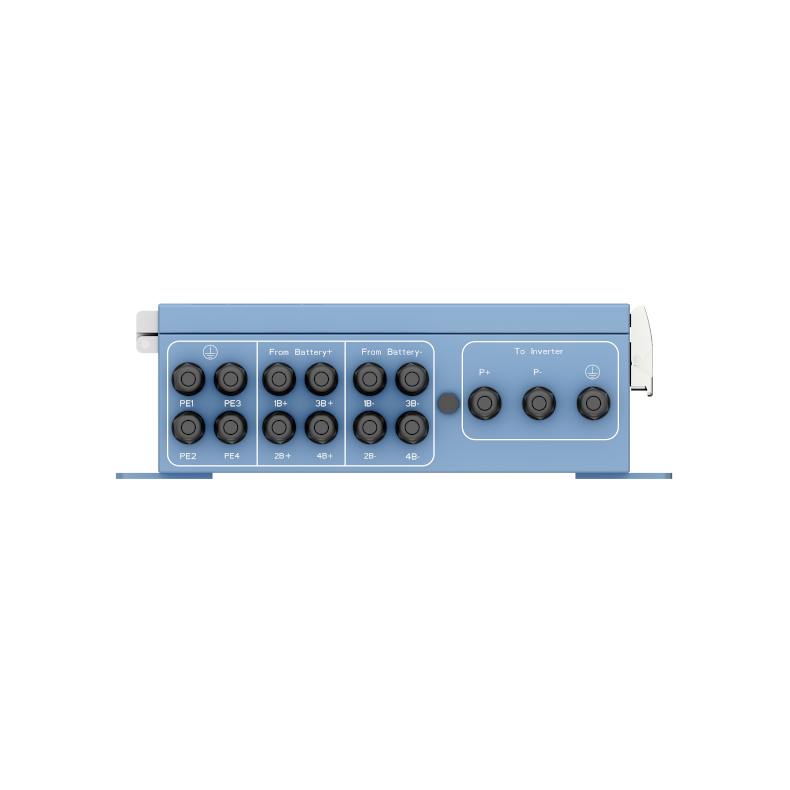

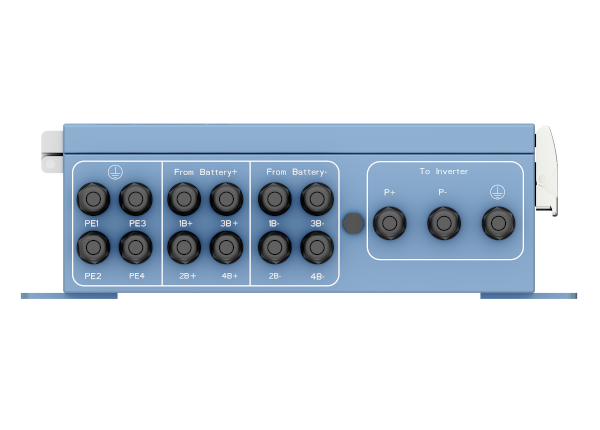

  • Nem tilslutning via 12 M20 gennemføringer (input) og 3 M20 (output)
  • Driftstemperatur -40 °C til +50 °C

Kompatibilitet og krav

  • Batteritårne der tilsluttes skal have samme kapacitet
  • Smart meter skal være installeret for visning i Solplanet-appen

Tekniske data

  • Maks. antal batteritårne: 4 tårne á op til 20 kWh
  • Samlet kapacitet pr. inverter: op til 80 kWh
  • Maks. indgangsstrøm pr. tårn: 30 A
  • Maks. udgangsstrøm: 50 A
  • Maks. driftsspænding: 1000 V DC
  • Impulsspænding: 6 kV
  • Kabinet: aluminiumslegering, IP65
  • Dimensioner (L x B x H): 390 x 300 x 140 mm
  • Vægt: 4,4 kg
OBS: Skal bruges ved installation af flere batteritårne - op til 4 pr. hybridinverter.
Titel Type Størrelse Download
Datasheet-ASW1000-CB-HB_0324_web1.pdf PDF 36.35KB Download
Monteringsvejledning-Kombiner-box.pdf PDF 781.66KB Download
