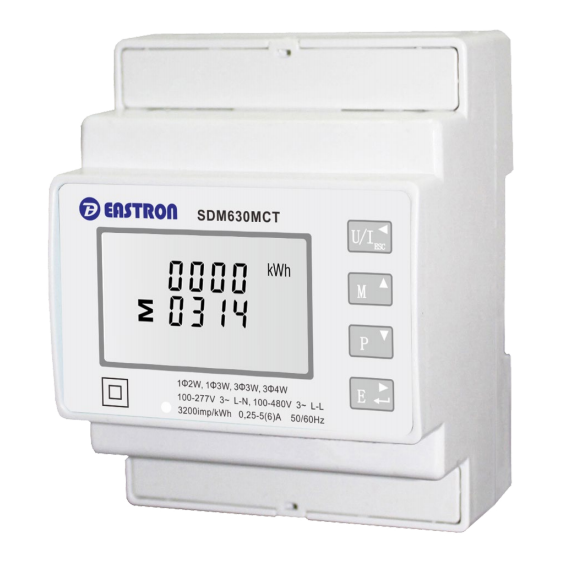

SOLPLANET SMART METER – EASTRON SDM630-MCT (EKSTERNE MÅLETRANSFORMER)

Tre-faset smart meter til Solplanet-invertere med support for eksterne strømtransformere (CT). Måler import/eksport, effekt og energi og sender data via RS485 Modbus til inverter/portal. Ideel til nuleksport og præcis overvågning. Leveres til brug med eksterne CT’er (bestilles separat).

Model/Varenr.: 24796302
Vægt: 0,5 kg.
Lagerstatus: På lager | Forventet levering 1-3 hverdage

Oversigt

Eastron SDM630-MCT er et 3-faset elmålermodul med eksterne måletransformere (CT), udviklet til præcis energimåling i PV-anlæg. Meteret kommunikerer via RS485 Modbus og kan integreres med Solplanet-invertere til nuleksport, dynamisk laststyring og avanceret overvågning.

Funktioner

  • Måling af import/eksport, aktiv og reaktiv effekt, energi, spænding, strøm og cos φ
  • Understøtter eksterne CT’er (typisk 1 A/5 A sekundær) – skalerbar efter hovedsikring
  • RS485 Modbus RTU til dataudveksling med inverter/SCADA
  • Bagbelyst display med fasevise værdier og totaler
  • Konfiguration af CT-forhold, adresse og kommunikationshastighed fra frontpanelet

Installation

  • Montér på DIN-skinne i tavle (3-fase 4-leder eller 3-leder konfiguration)
  • Monter 3 stk. eksterne CT’er – påsæt i korrekt strømretning og faserækkefølge
  • Opsæt RS485 (A/B), Modbus-adresse og baud rate efter inverterens krav
  • Valider måleretning ved at sammenligne import/eksport med inverterens visning

Anvendelse

  • Nuleksport og dynamisk begrænsning i nettilsluttede PV-anlæg
  • Overvågning af forbrugsprofiler i erhverv, landbrug og bolig
  • Integration til energistyring via Modbus

Kompatibilitet

  • Kompatibel med Solplanet-invertere med RS485 smart meter-interface
  • CT’er bestilles separat i passende primærstrøm (vælg efter ampere på hovedsikring)

Bemærk

Leveres uden eksterne CT’er. Sørg for korrekt dimensionering af CT’er og følg gældende elinstallationsregler ved montage og idriftsættelse.

Titel Type Størrelse Download
SDM630MCT-Series-v1-Datasheet-1.pdf PDF 481.25KB Download
