Oversigt

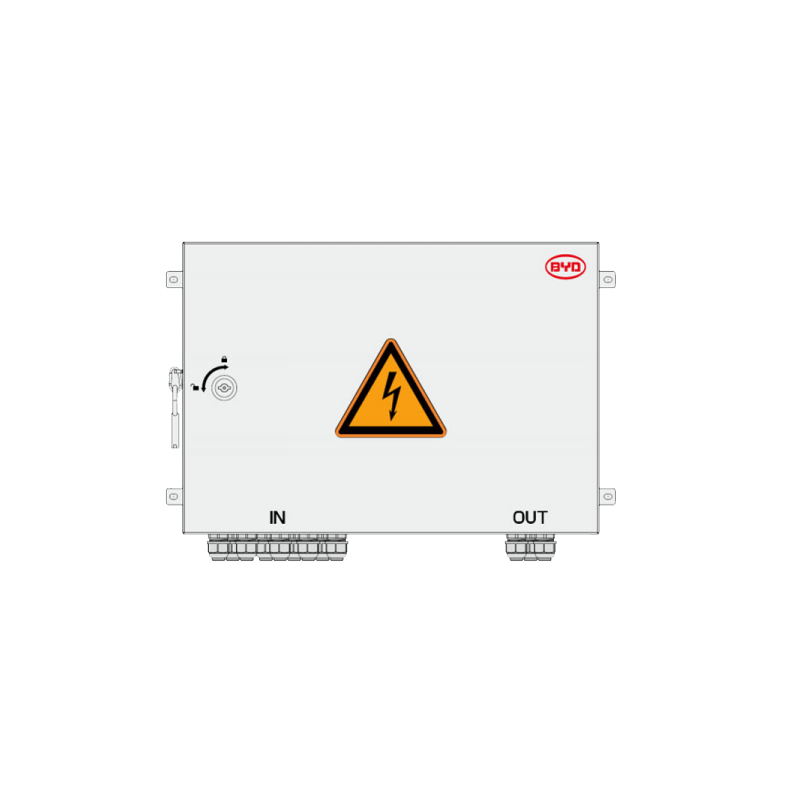

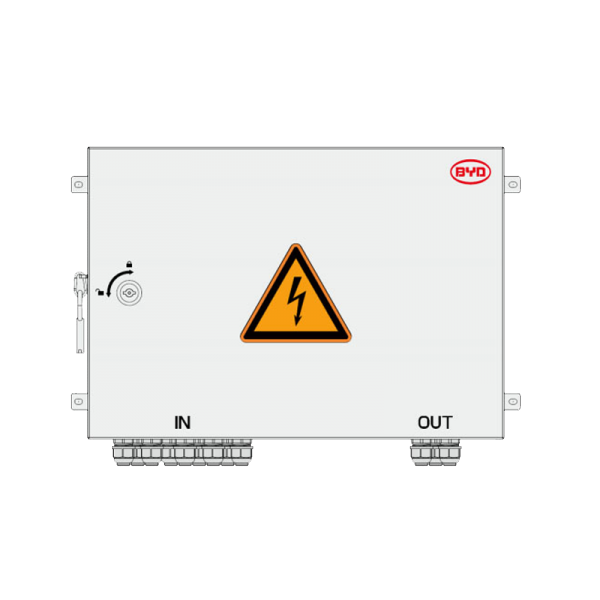

BYD Combiner Box (CBH-40A) er en dedikeret DC-fordeler designet til sikker og enkel parallelkobling af to eller tre BYD Battery-Box Premium HVS eller HVM batteritårne. Boksen samler DC-strenge fra batterisystemerne og leverer én samlet DC-tilslutning til hybridinverteren. Løsningen er udviklet til installationer, hvor kapaciteten skal skaleres sikkert og effektivt uden at gå på kompromis med krav til spænding, strøm eller beskyttelsesklasse.

Egenskaber og fordele

• Parallelkobling af 2–3 Premium HVS/HVM batteritårne
• Sikker DC-samling med én samlet udgang til inverteren
• Understøtter op til 35 A pr. batteritårn og 40 A samlet udgang
• Designet specifikt til BYD Battery-Box Premium HVS/HVM
• IP55-klassificeret kapsling til indendørs/udendørs installation
• Nem kabelføring via M20×1.5 kabelgennemføringer
• Høj driftssikkerhed og korrekt lastdeling mellem batteritårne

Krav og kompatibilitet

• Kun kompatibel med BYD Battery-Box Premium HVS/HVM
• Alle tilsluttede batteritårne skal have samme modulantal
• HVS og HVM må ikke blandes i samme installation
• State of Charge (SOC) skal matche på tværs af alle tårne ved installation
• Kabellængder fra hver stak til boksen skal være ens

Tekniske data

• Model: CBH-40A
• Maks. antal batteritårne: 3 stk.
• Maks. strøm pr. batteritårn: 35 A
• Maks. udgangsstrøm: 40 A
• Maks. driftsspænding: 1000 V DC
• Beskyttelsesklasse: IP55
• Driftstemperatur: –10 °C til +50 °C
• Mål (H×B×D): 350 × 540 × 120 mm
• Vægt: 9,7 kg

Garanti

Standard BYD-produktgaranti iht. gældende betingelser. Korrekt installation og kompatibel batterikonfiguration er påkrævet.
