K2 MultiRail 10 CSM

K2 MultiRail 10 CSM – Kompakt montage på bølgeblik

K2 MultiRail 10 CSM er en kompakt montageskinne udviklet til direkte montering af solcellepaneler på bølgeblikstage. Skinnen anvendes ved liggende panelmontering og er velegnet til bølgeblik med en radius på 22-45 mm.

Med en længde på kun 100 mm giver MultiRail 10 CSM en pladsbesparende og materialeeffektiv løsning sammenlignet med traditionelle, gennemgående montageskinner. Den korte konstruktion gør skinnen nem at håndtere på taget og understøtter en hurtig og overskuelig installation.

Skinnen er fremstillet i aluminium EN AW-6063 T66 og leveres med integreret EPDM-tætning. EPDM-laget ligger mellem skinnen og tagfladen og bidrager til en tæt og skånsom overgang ved monteringspunktet. MultiRail 10 CSM har statisk dokumentation i K2 Base, så montagesystemet kan dimensioneres ud fra det konkrete projekt.

Fordele ved K2 MultiRail 10 CSM

• Udviklet til direkte montering på bølgeblikstage.

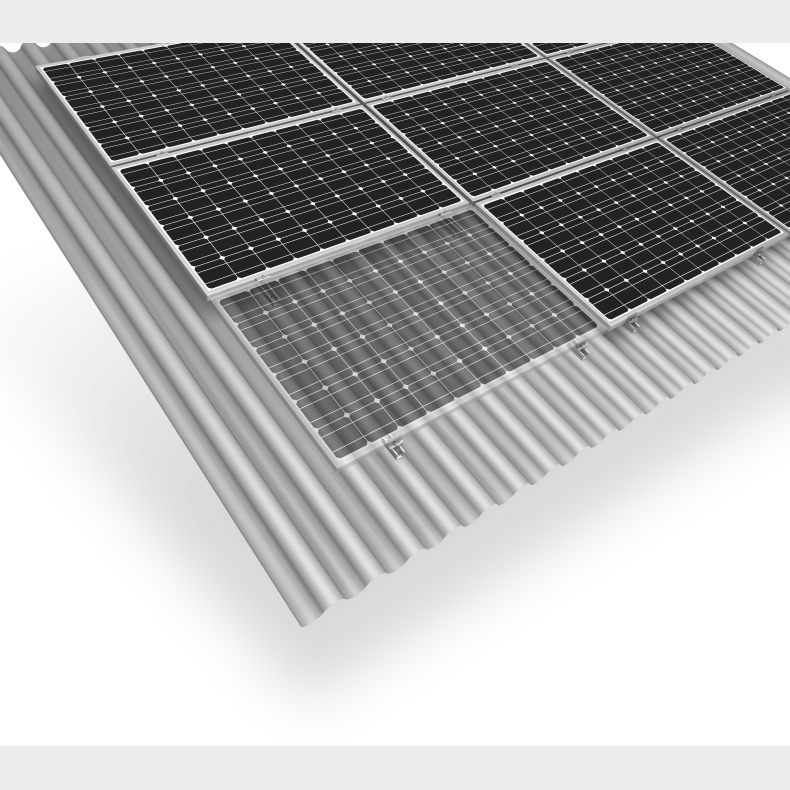

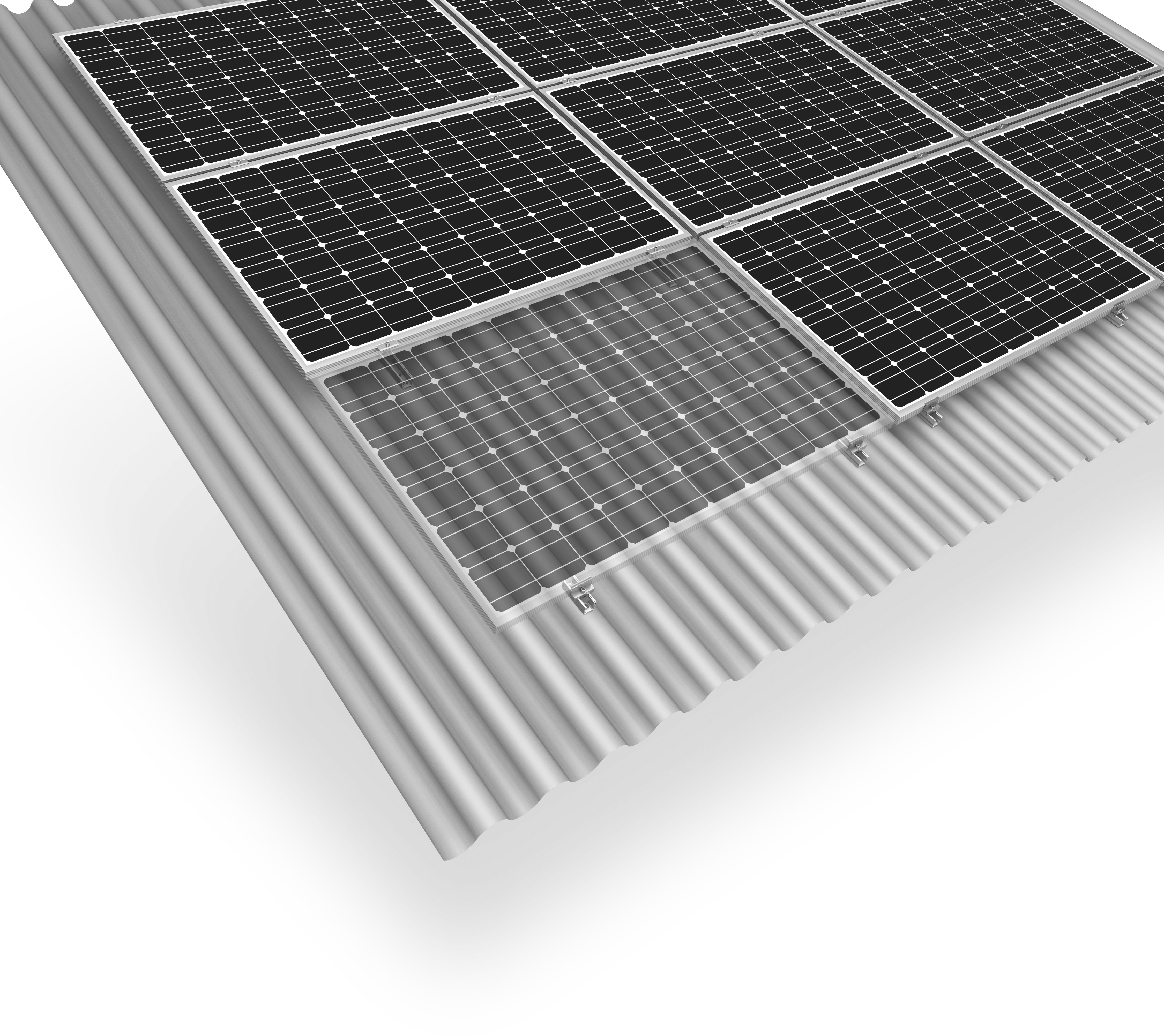

• Velegnet til liggende montering af solcellepaneler.
• Kompakt længde på 100 mm giver lavt materialeforbrug.
• Integreret EPDM-tætning mellem skinne og tagflade.
• Statisk dokumenteret og kan dimensioneres i K2 Base.
• Fremstillet i aluminium EN AW-6063 T66.
• Lav vægt gør skinnen nem at håndtere under montage.

Anvendelse

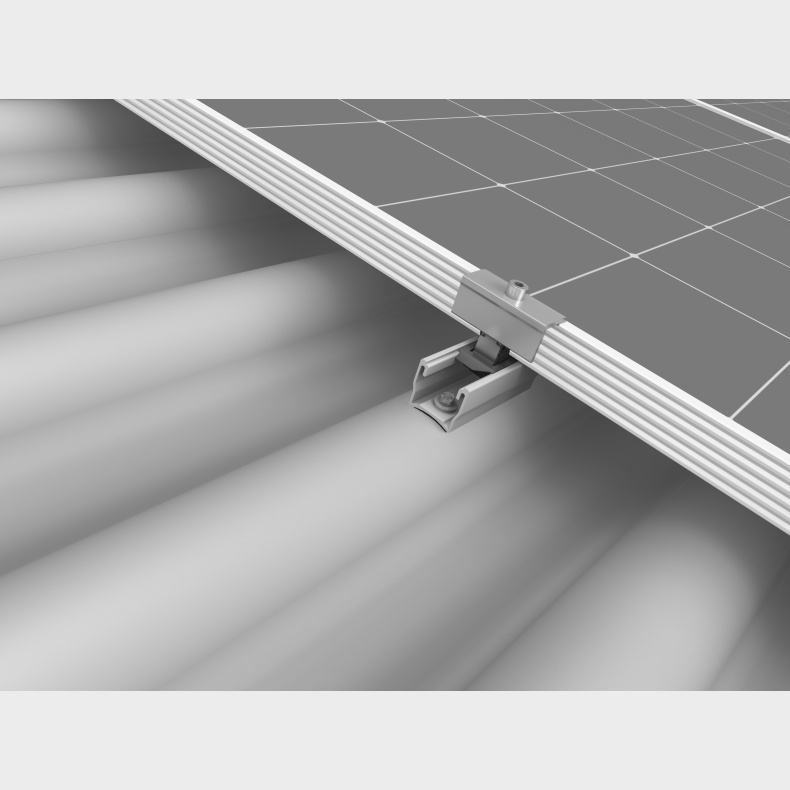

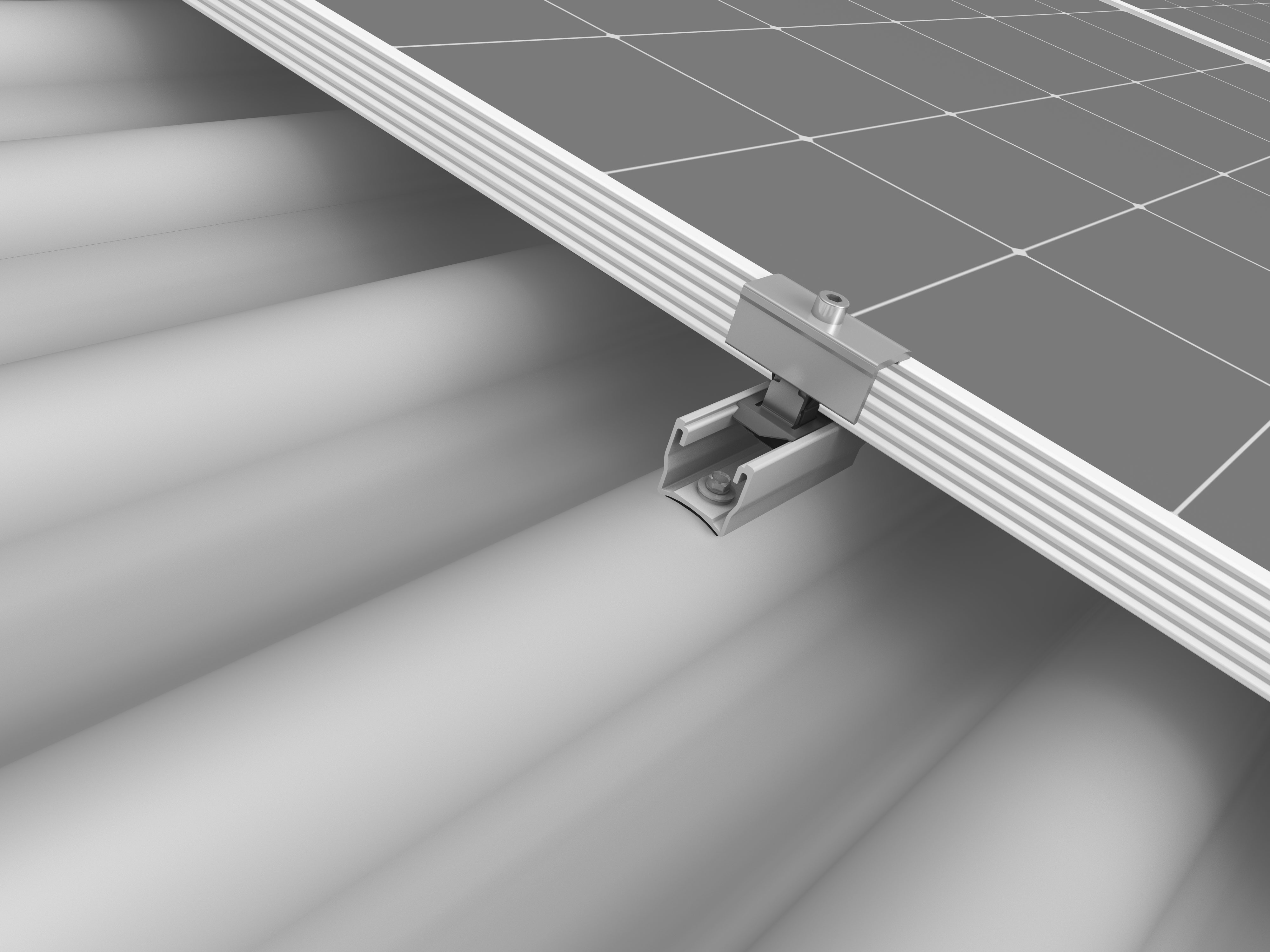

K2 MultiRail 10 CSM anvendes som en kort montageskinne på bølgeblikstage, hvor solcellepanelerne skal monteres i liggende retning. Skinnen fastgøres direkte på tagbeklædningen og danner montagepunkt for de kompatible K2-modulklemmer.

Løsningen er velegnet til både nye solcelleanlæg og udvidelser af eksisterende installationer. Den korte skinne kan være en fordel på projekter, hvor der ønskes færre materialer, lav vægt og en hurtig montage uden anvendelse af lange, sammenhængende skinner.

Den konkrete placering, fastgørelse og dimensionering skal altid udføres i henhold til K2's aktuelle montagevejledning og projektberegningen i K2 Base.

Tekniske specifikationer

• Produkt: K2 MultiRail 10 CSM
• Varenummer: 2004209
• Produkttype: Kort montageskinne
• Anvendelse: Bølgeblikstag
• Panelorientering: Liggende montering
• Egnet tagradius: 22-45 mm

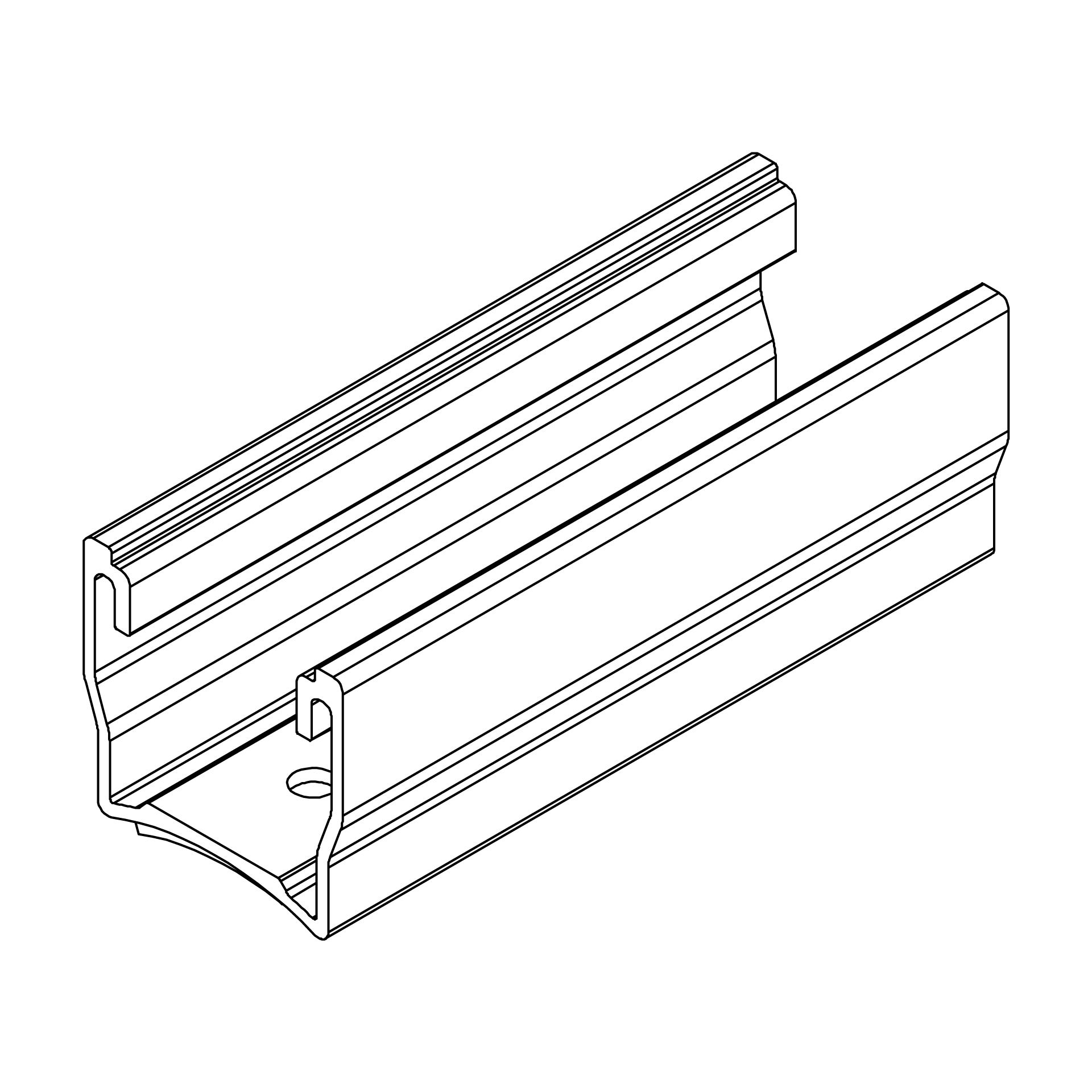

• Længde: 100 mm

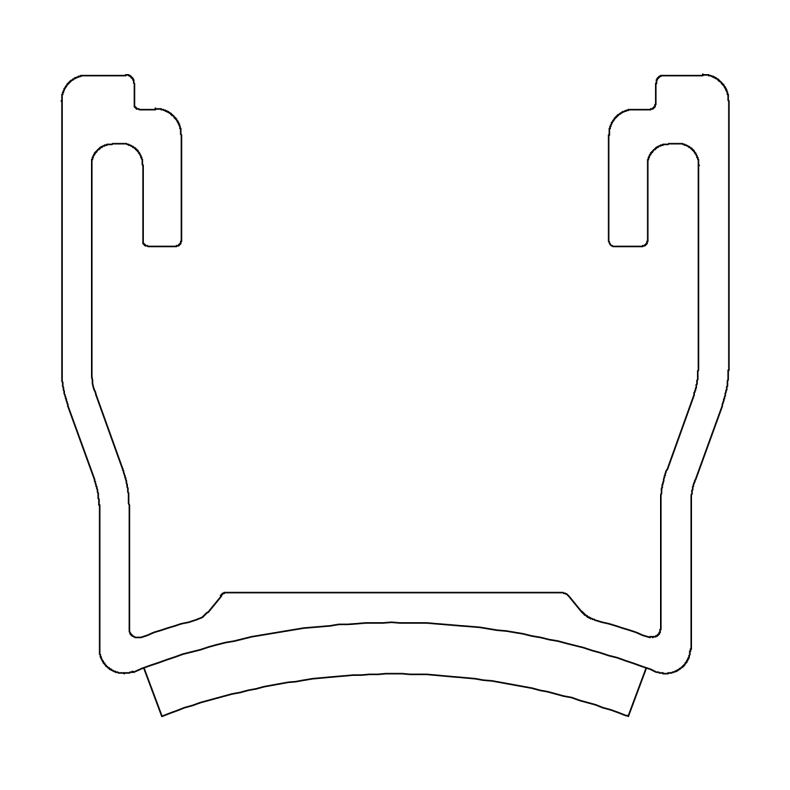

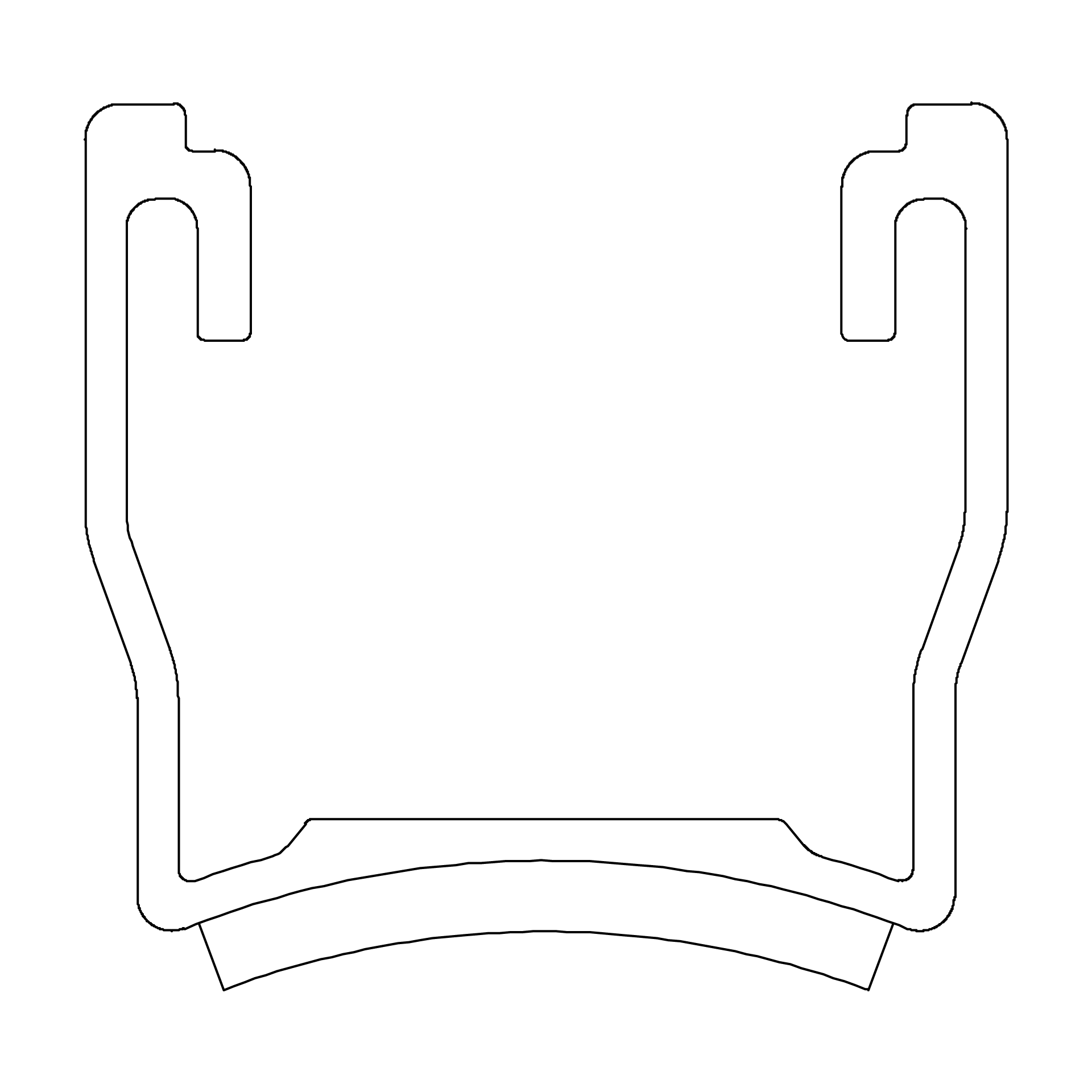

• Bredde: 39 mm
• Højde: 35 mm
• Materiale: Aluminium EN AW-6063 T66
• Tætning: Integreret EPDM
• Overflade: Ubehandlet aluminium
• Vægt: ca. 0,066 kg pr. stk.
• Projektering: Statisk dokumenteret i K2 Base

Pakning og logistik

• Salgsenhed: 30 stk.
• Pakning: 30 stk. pr. kasse
• Palle: 6.000 stk.
• Toldtarifnummer: 76042990
