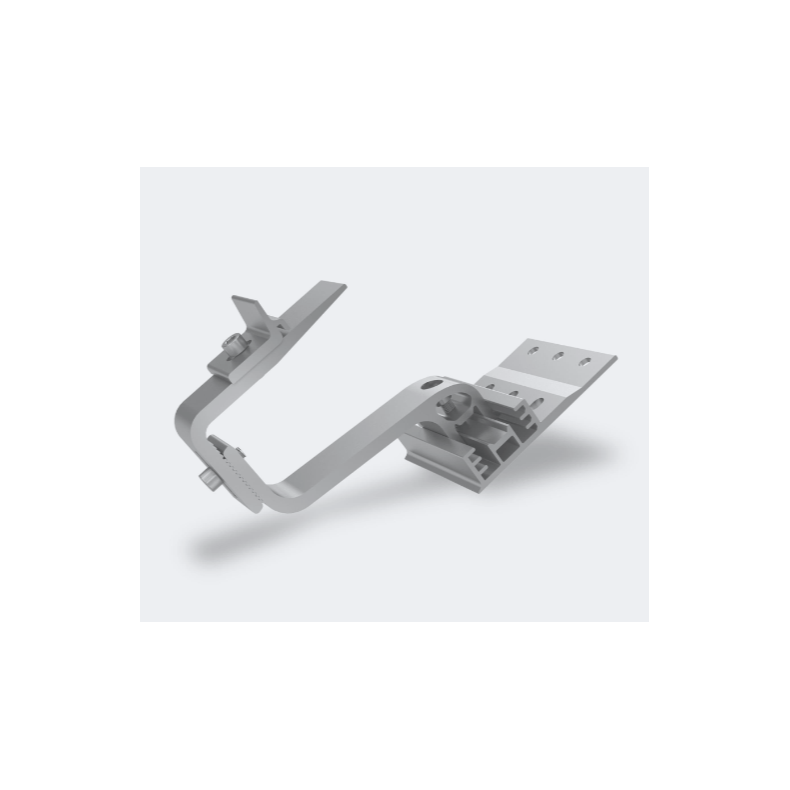

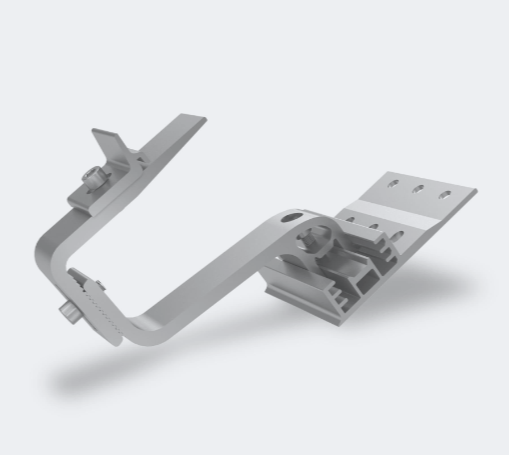

K2 ROOF HOOK SINGLEHOOK 4S

Tagkrog med 3x lodret justerbar baseplade (40, 47, 54 mm) og 30 mm justering på selve beslaget. Samlet højdejustering: 120,5 – 165,1 mm. Inkluderer præ-monteret K2 Climber 36/50 og unbrakobolt. Til fastgørelse på K2 SingleRail og K2 CrossRail. Materiale: aluminium EN AW-6063 T66 og rustfrit stål A2.

Model/Varenr.: 31203144
Vægt: 0,64 kg.
Lagerstatus: På lager | Forventet levering 1-3 hverdage

Anvendelse

K2 SingleHook 4S er en fleksibel og robust tagkrog udviklet til montage på skrå tage. Den er designet med 3 lodret justerbare positioner (40, 47 og 54 mm) samt yderligere 30 mm justering på selve beslaget, hvilket giver en samlet højdejustering på 120,5 – 165,1 mm.

Funktion i tagkonstruktionen

Tagkrogen overfører alle belastninger fra montageskinne og solcellemoduler til spæret. Vind- og snelaster ledes gennem beslaget direkte ned i den bærende konstruktion. Korrekt placering over spæret er derfor afgørende for anlæggets bæreevne og stabilitet.

Den store justerbarhed gør det muligt at montere skinnen uden spænd i konstruktionen. Når skinnen ligger plant uden at blive tvunget op eller ned, reduceres belastninger i både skinner, klemmer og moduler.

Tilpasning til tagtyper

På tage med varierende tegltykkelse eller ujævn lægteafstand kan faste kroge give spænd i montagesystemet. SingleHook 4S gør det muligt at tilpasse højden præcist, så tagstenen ikke belastes og vandafledning bevares.

Tagstenen skal tilpasses, så krogen passerer frit uden punkttryk. Efter montage skal stenen ligge korrekt for at undgå risiko for vandindtrængning.

Kompatibilitet

  • Monteringssystemer: K2 SingleRail og K2 CrossRail
  • For spærbredder: fra 48 mm (36 mm med M6 konstruktionsskrue)
  • Præ-monteret: K2 Climber 36/50 med unbrakobolt

Specifikationer

  • Højdejustering: 120,5 – 165,1 mm
  • Baseplade: Justerbar i 3 trin (40, 47, 54 mm)
  • Materialer: Aluminium EN AW-6063 T66, rustfrit stål A2
  • Komponenttype: Roof fastener (tagkrog)

Montagenote

Kontroller spærdimensioner og følg K2s anbefalede montagemomenter. Til smalle spær på 36 mm skal der anvendes M6 træ-konstruktionsskrue med korrekt indgrebslængde i træet.

Praktiske installationstips

  • Montér så lasten føres lodret ned i spæret
  • Undgå afstandsskiver der kan skabe vippebevægelse
  • Kontrollér at skinnen ligger spændingsfrit
  • Efterspænd ved service hvis nødvendigt

Langtidspåvirkninger

En korrekt justeret tagkrog reducerer bevægelser i anlægget og mindsker slid i samlinger. Det giver mere stabil drift og reducerer risiko for støj samt efterjustering gennem anlæggets levetid.
