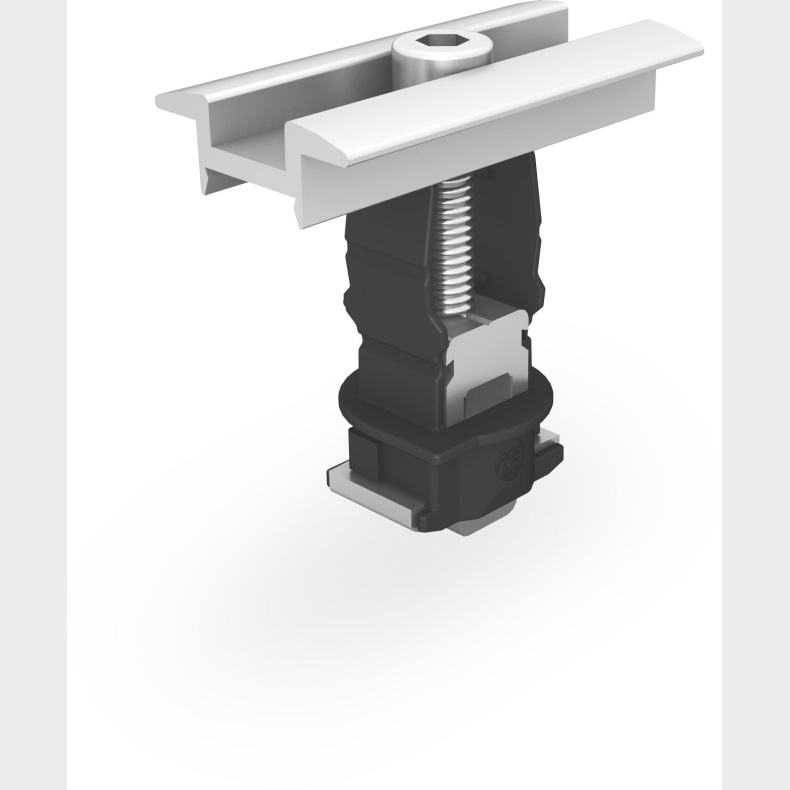

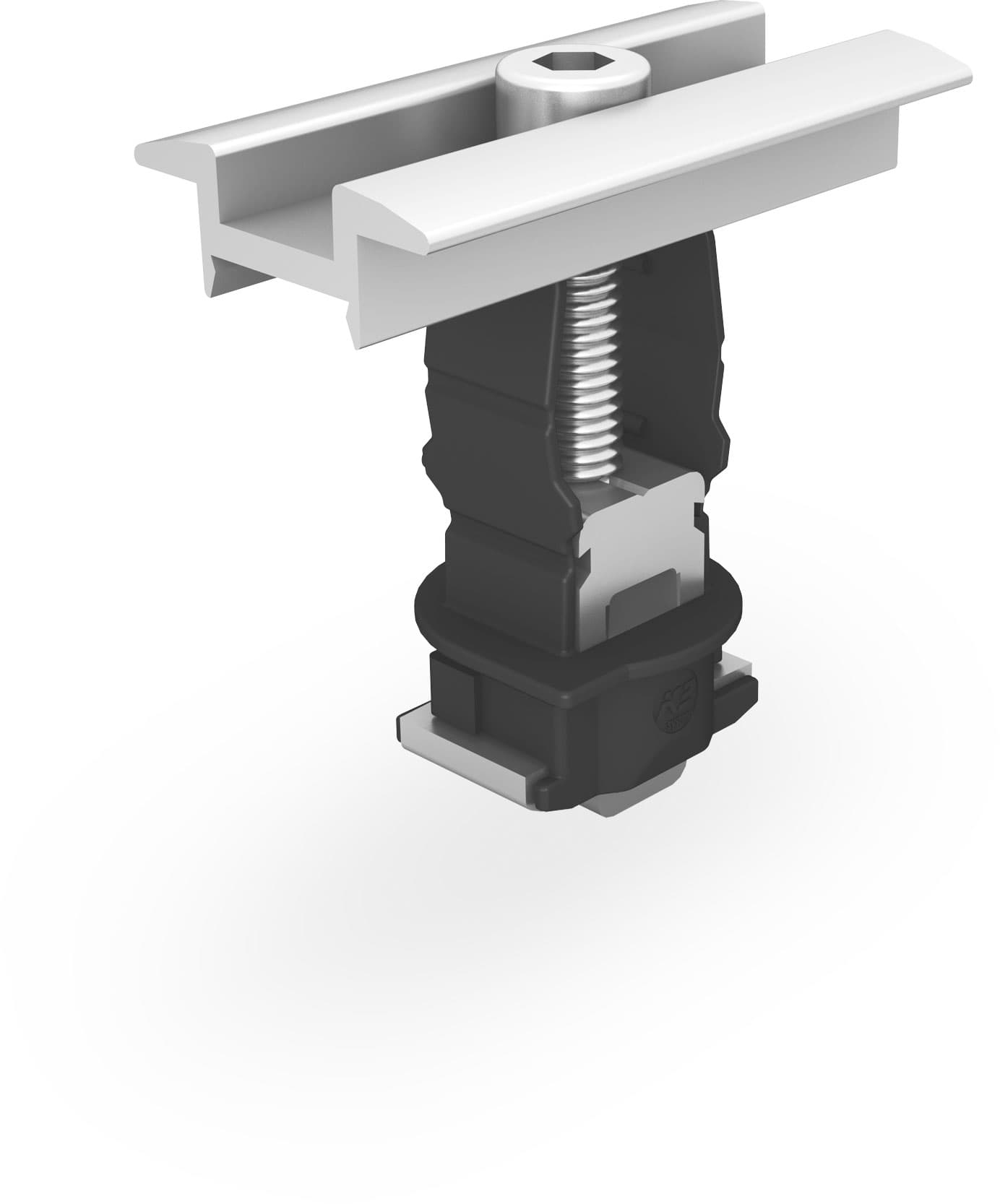

K2 CLAMP MC 25-40 MM ALUMINIUM

Universal midterklemme til solcellemoduler med rammehøjde fra 25 til 40 mm. Kompatibel med blandt andet K2 BasicRail, MiniRail MK2, MultiRail, SingleRail og SolidRail System. Klemmen er fremstillet i aluminium med termoplastisk forbindelsesdel og rustfri M8x35-bolt. Tilspændingsmoment: 16 Nm. Vægt: ca. 65 g pr. stk.

Bemærk: Erstatter K2 OneMid 30-42 mm, varenummer 32203071. Ikke kompatibel med K2 Dome 6 System.
Model/Varenr.: 32204146
Vægt: 0,079 kg.
Lagerstatus: På lager | Forventet levering 1-3 hverdage

Universal midterklemme til modulrammer på 25-40 mm

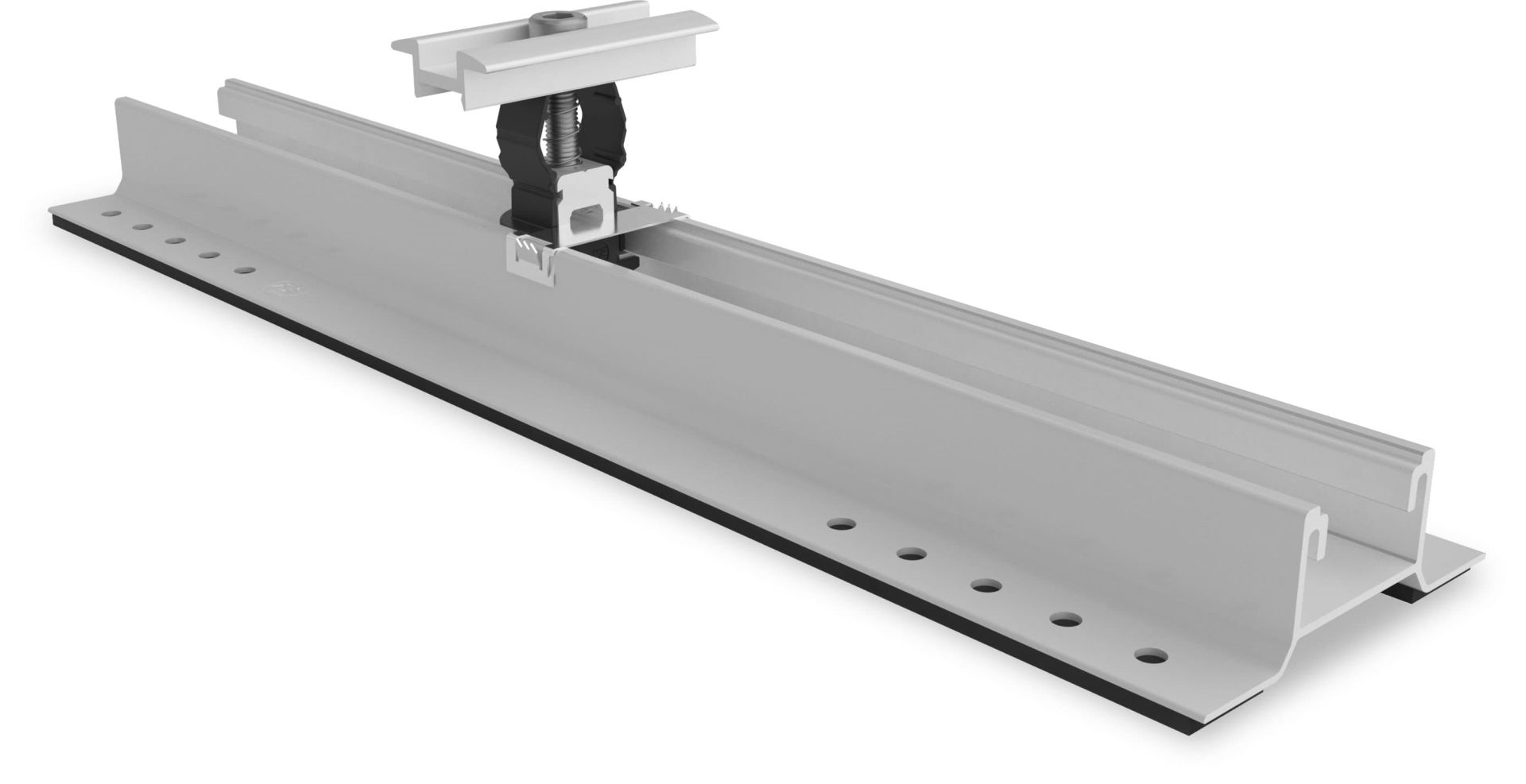

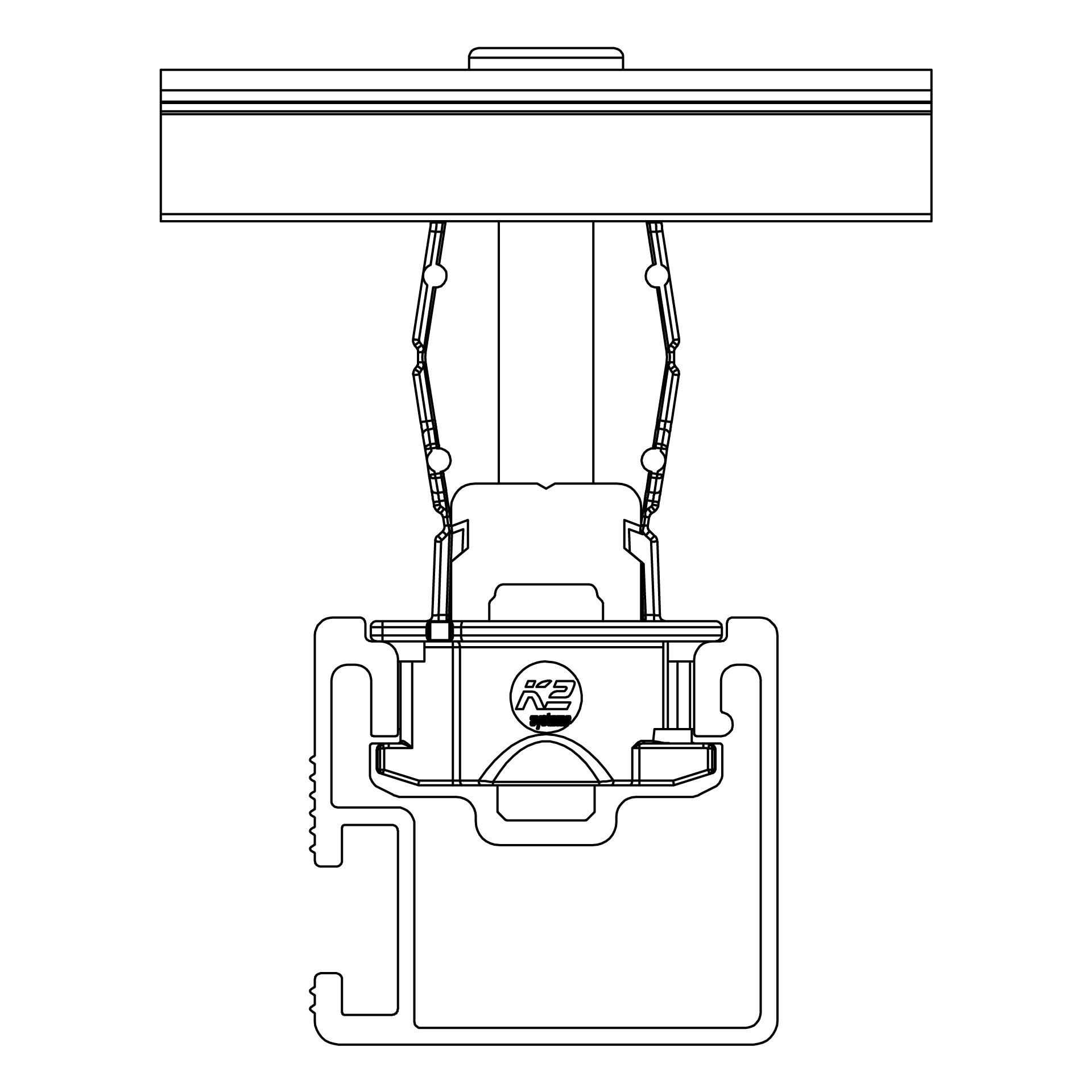

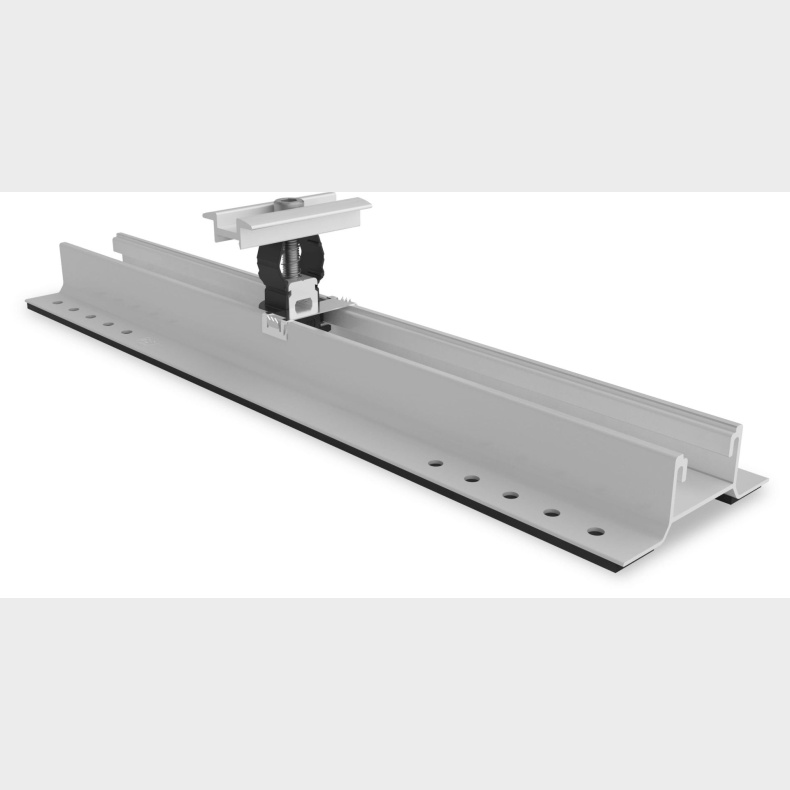

K2 Clamp MC 25-40 mm er en universel midterklemme til fastgørelse af indrammede solcellemoduler med en rammehøjde fra 25 til 40 mm. Klemmen placeres mellem to solcellemoduler og fastholder begge modulrammer på den kompatible K2-montageskinne.

Den justerbare konstruktion gør det muligt at anvende samme midterklemme til flere forskellige modulhøjder. Klemmen leveres som et komplet sæt med aluminiumsklemme, stance, termoplastisk forbindelsesdel og rustfri M8-bolt.

Kompatible K2-systemer

  • K2 BasicRail System
  • K2 GreenRoof Vento
  • K2 MiniRail MK2 System
  • K2 MultiAngle System
  • K2 MultiRail System
  • K2 SingleRail System
  • K2 SolidRail System
  • K2 TiltUp Vento System
Bemærk: K2 Clamp MC 25-40 mm er ikke kompatibel med K2 Dome 6 System.

Materialer og konstruktion

  • Klemmetype: MC - midterklemme
  • Klemområde: modulrammer fra 25 til 40 mm
  • Klemme og stance: aluminium EN AW 6063 T66
  • Forbindelsesdel: termoplast
  • Bolt: M8x35 i rustfrit stål A2-70
  • Overflade: ubehandlet aluminium
  • Vægt: ca. 65 g pr. stk.

Montage

Klemmen monteres mellem to solcellemoduler på den valgte K2-montageskinne. Modulrammerne skal placeres korrekt under klemmens kontaktflader, inden bolten tilspændes. Det angivne tilspændingsmoment er 16 Nm.

Montagenote: Følg altid den projektspecifikke montagevejledning fra K2 Systems. Kontroller modulproducentens godkendte klemmezoner og sikre, at modulrammens højde ligger inden for 25-40 mm.

Produktinformation

  • K2-varenummer: 2004146
  • Internt varenummer: 32204146
  • Erstatter: K2 OneMid 30-42 mm, varenummer 32203071
  • Anvendelsesområde: fladt tag og hældningstag
  • Toldtarifnummer: 76109090
  • Producentemballage: 20 stk. pr. pose, 120 stk. pr. kasse og 2.880 stk. pr. palle
Montage typer Eternit, Pladefals, tagpap 5°+, Tagpap/folie 0-5°, Tegl, Trapez
Montagesystem garanti 12 år
Titel Type Størrelse Download
K2-Clamp-MC-25-40-mm---2004146-en-MD22.pdf PDF 133.22KB Download
