Funktion

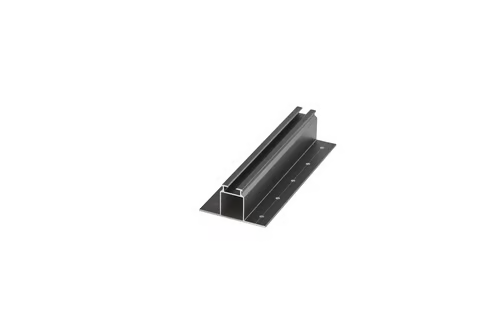

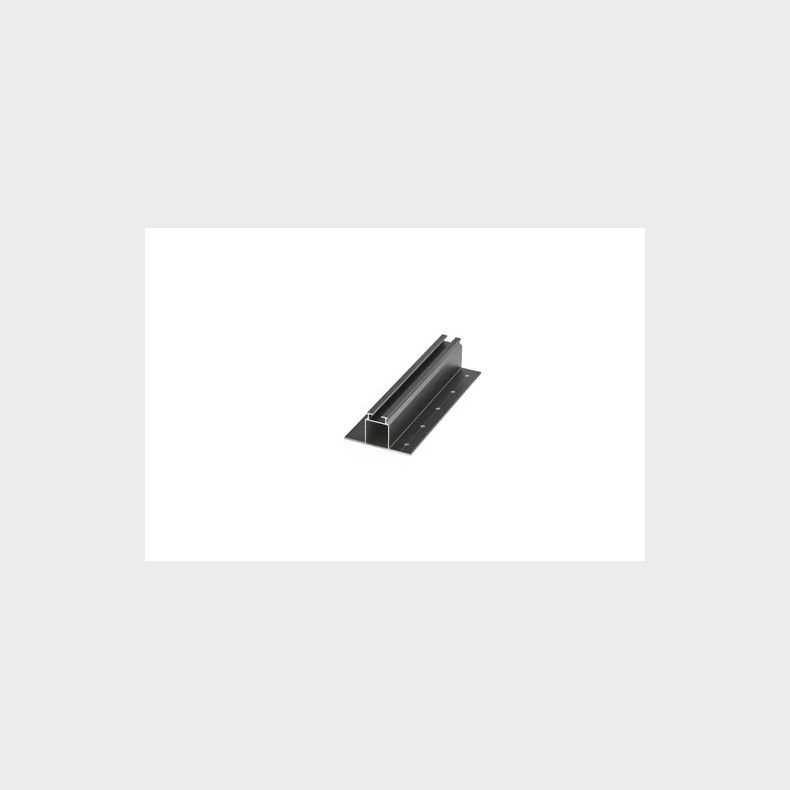

JUAL Limløsning Panelfod 100x52x250 mm sort er en sortanodiseret panelfod til fastholdelse og trykfordeling af solcellepaneler på flade tagpaptage. Panelfoden anvendes som bærende og understøttende element mellem solcellepanelet og tagpappen i JUALs limbaserede montagesystem.

Til flade tagpaptage

Panelfoden er udviklet til montage på tagpaptage, hvor fastgørelsen sker med kompatibel lim i stedet for mekanisk gennembrydning af tagfladen. Det gør løsningen relevant til installationer, hvor man ønsker en skånsom montage på eksisterende tagpap.

Materiale og opbygning

Panelfoden er fremstillet i EN AW-6063-T6 aluminium og leveres i sortanodiseret udførelse med huller. Dimensionen er 100x52x250 mm. Konstruktionen er designet, så JUALs mellemklips og endeklips kan anvendes til at spænde solcellepanelerne fast direkte på panelfoden.

Kompatible JUAL-komponenter

Panelfoden er beregnet til brug sammen med følgende produkter i JUALs limbaserede solcellemontage:

• JUAL-Limløsning Dana Hybrid 528 Lim (8 skinner pr. tube) - varenummer 39565280
• JUAL Mellemklips 30-47 mm sort - varenummer 39220301
• JUAL Endeklips 33-35 mm sort - varenummer 39220305
• JUAL Endeklips 29-35 mm sort - varenummer 39220308

Montage

Før montage skal det sikres, at tagpappen er egnet til limning. Tagpappen skal være fastsiddende, ren og tør samt uden blærer, revner, delaminering, fugtindtrængning og løse skifer- eller stenbelægninger. Limning skal altid udføres efter limproducentens anvisninger for forbehandling, påføring og hærdning.

Kontrol og dokumentation

Ved projekter hvor det er relevant eller påkrævet, anbefales det at udføre træktest på det aktuelle tag og dokumentere den opnåede vedhæftning. Det er den udførendes ansvar at kontrollere underlagets egnethed, korrekt limvalg og korrekt montage efter gældende anvisninger.
