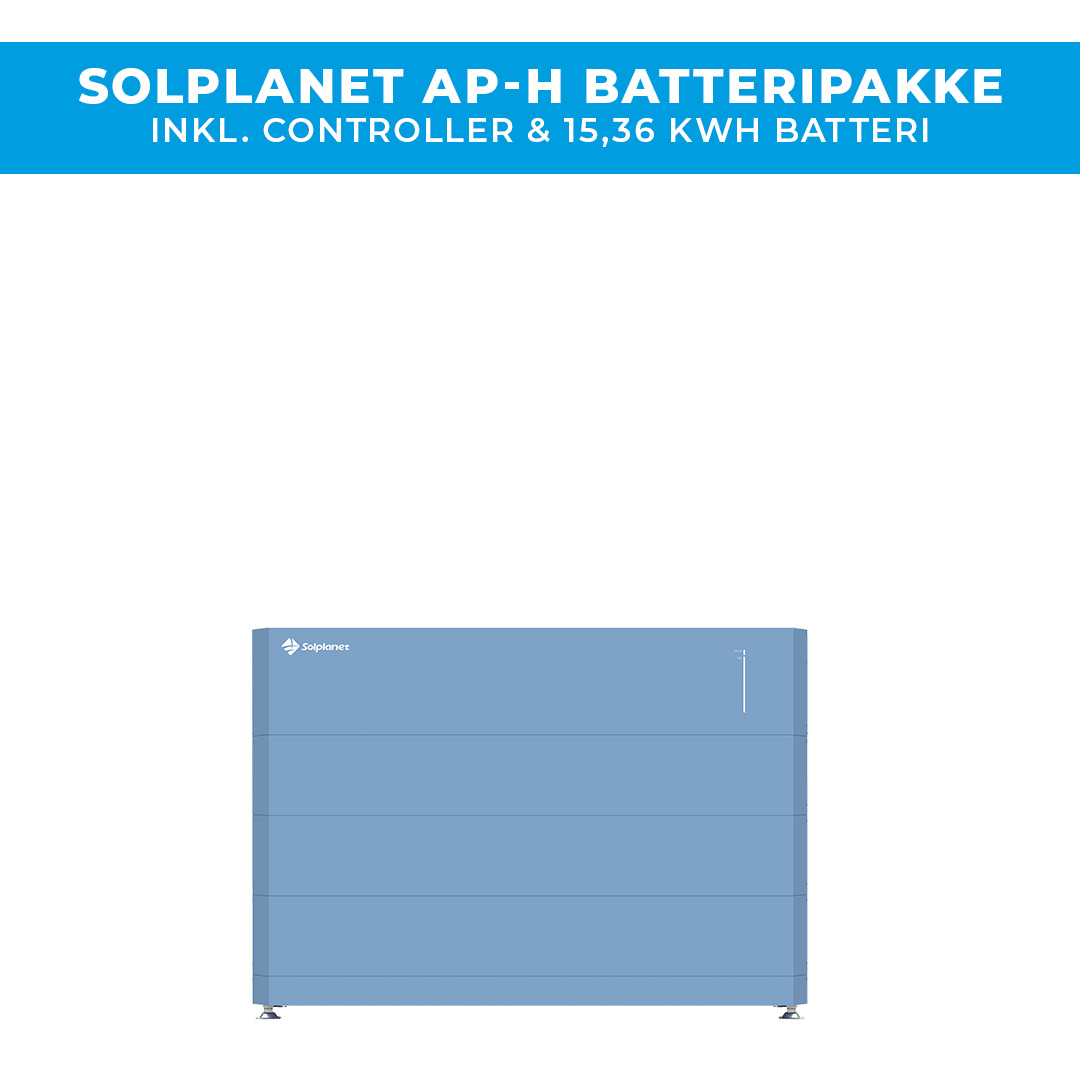

Solplanet AP-H batteripakke 15,36 kWh

OVERSIGT

Solplanet AP-H 15,36 kWh (APH5.0-S3) er et modulært højvolt batterisystem baseret på LiFePO₄-teknologi. AP-H serien kombinerer intelligent batteristyring, integreret brandslukningssystem og fleksibel kapacitetsudvidelse i et kompakt design. Batteriet er udviklet til energilagring i boliginstallationer og kan anvendes sammen med kompatible Solplanet hybridinvertere.

OPBYGNING OG FUNKTION

Batteripakken består af 3 batterimoduler à 5,12 kWh samt en controller med integreret batteristyring (BMS). Den samlede nominelle kapacitet er 15,36 kWh, mens den brugbare kapacitet er 14,59 kWh ved 95 % afladningsdybde (DOD).

AP-H serien har et modulært design, hvor kapaciteten kan udvides til 51,20 kWh pr. batteritårn med 10 moduler. Systemet understøtter op til 8 parallelforbundne batteritårne med en samlet kapacitet på op til 409,60 kWh, afhængigt af systemkonfiguration og kompatibilitet.

TEKNISKE EGENSKABER

• LiFePO₄ (LFP) battericeller med høj sikkerhed og lang levetid
• Intelligent BMS til overvågning og styring af batterisystemet
• Integreret brandslukningssystem for øget sikkerhed
• Nominel kapacitet: 15,36 kWh
• Brugbar kapacitet: 14,59 kWh ved 95 % DOD
• Opbygning: 3 batterimoduler à 5,12 kWh
• Nominel spænding: 153,6 V
• Driftsspændingsområde: 120 til 177,6 V
• Maks. lade- og afladningsstrøm: 50 A
• Maks. lade- og afladningseffekt: 7,68 kW (0,5 C)
• Kommunikation via CAN
• Beskyttelsesklasse: IP65
• Driftstemperatur: opladning 0 til 58 °C, afladning -20 til 58 °C
• Passiv køling via naturlig konvektion
• Dimensioner (B × D × H): 1040 × 250 × 750 mm
• Vægt: 157 kg
• Cykluslevetid: 6.000 cyklusser under producentens angivne testbetingelser
• Round-trip effektivitet: ≥ 95 %
• Garanti: 10 år
• Certificeringer: IEC 62619, IEC 62040, IEC 63056, IEC 61000 og UN 38.3

INSTALLATION OG ANVENDELSE

Solplanet AP-H er udviklet med et stabelbart plug-and-play design, der forenkler installationen og reducerer behovet for ekstern kabelføring mellem batterimodulerne. Batteriet er gulvmonteret og kan installeres både indendørs og udendørs under de foreskrevne installations- og temperaturforhold.

Med IP65-beskyttelse, kompakte dimensioner og mulighed for efterfølgende kapacitetsudvidelse er systemet velegnet til både nye og eksisterende hybridinstallationer. Kompatibilitet med inverteren skal kontrolleres inden installation.

TYPISKE ANVENDELSER

AP-H batterisystemet er velegnet til lagring af overskudsproduktion fra solcelleanlæg, øget egetforbrug, tidsstyret opladning og afladning samt backupforsyning i kombination med kompatible hybridinvertere og nødvendigt backupudstyr.

Batteriets modulære opbygning gør det muligt at tilpasse lagerkapaciteten efter installationens energibehov og udvide systemet ved ændrede forbrugsmønstre.

Den angivne brugbare kapacitet er baseret på 95 % DOD ved 0,2 C og 25 °C. Cykluslevetiden på 6.000 cyklusser er angivet ved 90 % DOD, 0,5 C, 25 °C og 70 % restkapacitet (EOL). Faktisk ydelse afhænger af driftsforhold og systemkonfiguration.
