HISkon Forlænger /extension 6,0mm², Length 4,0 m

Du skal være logget ind for at se priser og lave bestillinger.
Ansøg om login her

HISKON FORLÆNGER 6,0 MM2 4,0 M MED MC4

Forlængerledning til solcelleinstallationer med præmonterede MC4 han og hun. 6,0 mm2 HIKRA H1Z2Z2-K PV-kabel, længde 4,0 m, op til 1500 V DC. Velegnet til serie og parallel i udendørs miljø og til direkte nedgravning.

Model/Varenr.: 43240004
Vægt: 0,312 kg.
Lagerstatus: På lager | Forventet levering 1-3 hverdage

Produktbeskrivelse

HISkon forlænger 6,0 mm2 4,0 m er en robust og fleksibel DC-forbindelse til solcelleanlæg. Kablet leveres med præmonterede MC4 han og hun for hurtig, sikker montage mellem moduler, samledåser og inverter. HIKRA H1Z2Z2-K PVC-fri PV-kabel sikrer høj driftssikkerhed i krævende miljøer.

Egenskaber

  • Lederstørrelse: 6,0 mm2
  • Længde: 4,0 m
  • Stik: MC4 han og MC4 hun (fortrådet)
  • Kabeltype: HIKRA H1Z2Z2-K, halogenfri XLPO isolering og kappe
  • Spænding: op til 1500 V DC
  • Temperatur: -40 C til +90 C
  • Certificeringer: EN 50618, IEC 62930, TÜV 2Pfg 2750
  • Installation: egnet til udendørs brug og direkte nedgravning

Anvendelse

  • Serieforbindelse af strenge samt parallelforbindelser
  • Forlængelse mellem modul og samledåse eller inverter
  • Bolig, erhverv og landbrug hvor lavt tab og høj robusthed kræves

Montagenote

Kontroller polaritet før sammenkobling. Brug kun kompatible MC4 modparter. Undgå unødige samlinger og spænd kablet af for at reducere træk.

Kunder der har købt dette produkt har også købt

Kabel/Stik

Kabler og stik til solcelleanlæg

Her finder du solarkabler, batterikabler, MC4-stik, forlængerledninger, Y-splittere og tilbehør til kabelføring i solcelle- og batterianlæg. Produkterne anvendes til sikre og driftssikre forbindelser mellem solcellepaneler, invertere, batterier og den øvrige installation.

Vælg altid kabel og stik ud fra anlæggets spænding, strøm, ledertværsnit, stiktype og producentens krav til kompatibilitet.

Kabler og stik til solcelleanlæg

Kabler og stik udgør forbindelsen mellem solcellepaneler, invertere, batterier og den øvrige elektriske installation. Korrekt valg og montage er afgørende for at opnå en sikker installation med lave elektriske tab og stabil drift gennem hele anlæggets levetid.

I kategorien finder du blandt andet solarkabel, batterikabelsæt, MC4-stik, forlængerledninger, Y-splittere, kabelbindere og løsninger til mekanisk kabelføring. Produkterne dækker både nye installationer, udvidelser og service på eksisterende solcelle- og batterianlæg.

  • Solarkabler til DC-forbindelser i solcelleanlæg
  • Batterikabler til kompatible inverter- og batterisystemer
  • MC4-stik, forlængerledninger og Y-splittere
  • Tilbehør til fastgørelse og beskyttet kabelføring
Batterikabelsæt til inverter og batteri

Solarkabel til panelernes DC-side

Solarkabel anvendes til DC-forbindelsen mellem solcellepanelerne og inverteren. Kablet skal være konstrueret til solcelleinstallationer og kunne modstå de elektriske og miljømæssige påvirkninger, som opstår ved langvarig udendørs anvendelse.

Ved dimensioneringen skal der tages højde for anlæggets maksimale strøm, kabellængde, spændingsfald og installationsmetode. Et større ledertværsnit kan være nødvendigt ved lange kabeltræk eller høje strømme for at begrænse effekttabet.

  • Til DC-forbindelser mellem paneler og inverter
  • Fås i forskellige ledertværsnit, længder og farver
  • Dimensioneres efter strøm, kabellængde og spændingsfald
  • Skal være egnet til installationens spændingsniveau og miljø
Rødt solarkabel til solcelleanlæg

MC4-stik og kompatible stikforbindelser

MC4-stik anvendes til aftagelige forbindelser på DC-siden af et solcelleanlæg. En korrekt samlet stikforbindelse skal passe til kabeltværsnittet, lederens opbygning og den øvrige stiktype i installationen.

Stik fra forskellige producenter bør ikke sammenkobles alene ud fra, at de fysisk passer sammen. Stikforbindelsen skal være dokumenteret kompatibel, og producentens krav til afisolering, crimpning og tilspænding skal følges.

  • Han- og hunstik til solcelleinstallationer
  • Vælg stik efter kabeltværsnit og elektriske mærkedata
  • Anvend korrekt crimpværktøj og montageprocedure
  • Undgå udokumenteret sammenkobling af forskellige stikfabrikater

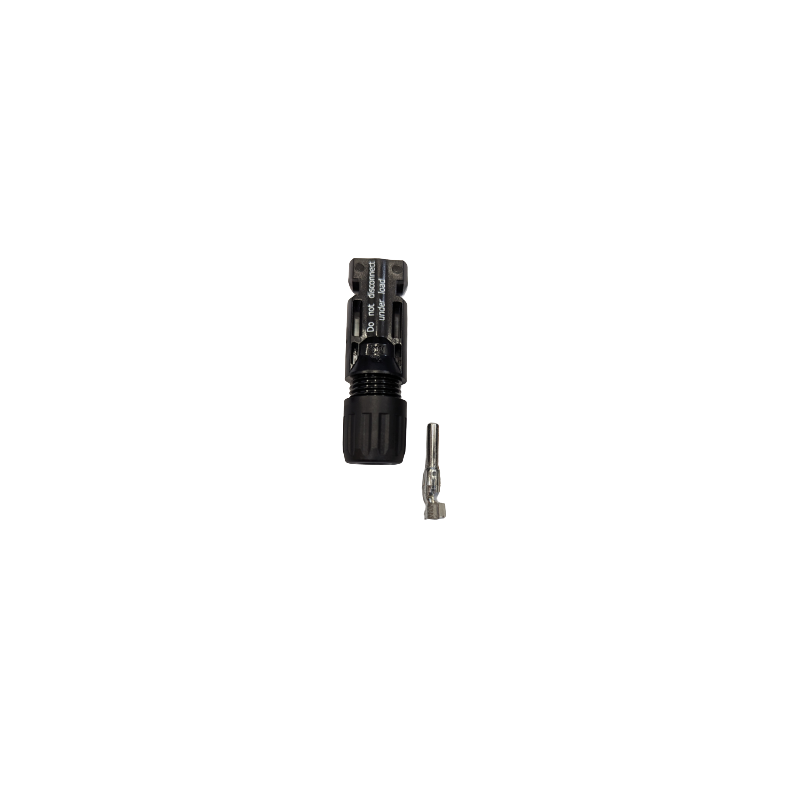

Stäubli MC4 hunstik til solarkabel

Batterikabler mellem batteri og inverter

Batterikabler anvendes til DC-forbindelsen mellem batteriet og den kompatible inverter eller batteritilslutning. På grund af de høje strømme i batterisystemer er korrekt dimensionering og kompatibilitet særlig vigtig.

Et batterikabelsæt kan være leveret med fabriksmonterede stik til en bestemt kombination af inverter og batteri. Kontrollér derfor altid stiktype, polaritet, kabellængde, ledertværsnit og producentens kompatibilitetsanvisninger før installation.

  • Til forbindelse mellem kompatibelt batteri og inverter
  • Fås som færdige kabelsæt med monterede stik
  • Kontrollér polaritet og korrekt tilslutning før opstart
  • Må ikke vælges alene ud fra stikforbindelsens udseende
Batterikabelsæt med stik til batterianlæg

Forlængerledninger og Y-splittere

Forlængerledninger anvendes, når de fabriksmonterede kabler på solcellepaneler eller batterikomponenter ikke har tilstrækkelig længde. De kan leveres med formonterede stik, så forbindelsen kan indgå direkte i en kompatibel installation.

Y-splittere anvendes til parallel sammenkobling af elektriske forbindelser. De må kun anvendes, når parallelkoblingen er tilladt, og når den samlede strøm ligger inden for stik, kabel, inverterindgang og øvrige komponenters mærkedata.

  • Forlængerledninger til paneler og batterisystemer
  • Y-splittere til godkendte parallelforbindelser
  • Kontrollér den samlede strøm efter parallelkobling
  • Skal passe til både stikfabrikat og systemets elektriske data
MC4-stik til forlængerledninger og solcellekabler

Kabelbakker og sikker kabelføring

Korrekt kabelføring beskytter kablerne mod mekanisk belastning og reducerer risikoen for, at kabler ligger løst mod tagflader eller andre komponenter. Kabelbakker og kabelclips kan anvendes til at samle og fastholde kabler langs panelrammer, montageskinner og andre dele af installationen.

Kablerne skal føres, så de ikke udsættes for skarpe kanter, unødvendigt træk, for små bøjeradier eller længerevarende kontakt med overflader, hvor vand og snavs kan samle sig.

  • Holder kabler samlet og løftet fra tagfladen
  • Reducerer mekanisk belastning på kabler og stik
  • Bidrager til en overskuelig og servicevenlig installation
  • Vælg materiale og størrelse efter installationsmiljøet
Sort kabelbakke til kabelføring under solcellepaneler

Sådan vælger du kabler og stik

Valget bør tage udgangspunkt i den konkrete forbindelse og komponenternes elektriske mærkedata. Et kabel eller stik kan ikke vælges alene ud fra, om det fysisk passer i den eksisterende forbindelse.

Kontrollér altid mærkespænding, maksimal strøm, ledertværsnit, stikfabrikat, polaritet og tilladt anvendelse. Ved præmonterede batteristik skal det desuden bekræftes, at produktet er beregnet til den konkrete inverter- og batterikombination.

  • Afklar, om forbindelsen er til PV, batteri eller kommunikation
  • Kontrollér spænding, strøm og nødvendigt ledertværsnit
  • Kontrollér stiktype og dokumenteret kompatibilitet
  • Beregn spændingsfaldet ved længere kabeltræk
  • Følg producentens installations- og montagevejledning
Solarkabel til solcelleinstallation
MC4-stik til solcelleinstallation

FAQ om kabler og stik til solcelleanlæg

Hvilket kabel anvendes mellem solcellepaneler og inverter?
Der anvendes solarkabel, som er beregnet til DC-siden af solcelleanlæg. Kabeltværsnittet vælges ud fra strøm, kabellængde, spændingsfald og installationsforhold.
Kan MC4-stik fra forskellige producenter samles?
Stik bør kun sammenkobles, når kombinationen er dokumenteret som kompatibel. At stik fra forskellige producenter fysisk passer sammen, er ikke i sig selv dokumentation for en korrekt og sikker forbindelse.
Hvordan vælges det rigtige kabeltværsnit?
Kabeltværsnittet vælges på baggrund af den forventede strøm, kabellængden, den tilladte temperatur, installationsmetoden og det ønskede maksimale spændingsfald.
Kan et batterikabel bruges til alle batterier?
Nej. Batterikablet skal passe til batteriets og inverterens stiktype, polaritet, spænding og strøm. Mange kabelsæt er udviklet til bestemte kombinationer af batteri og inverter.
Hvornår kan en Y-splitter anvendes?
En Y-splitter kan anvendes til en tilladt parallelkobling. Det skal kontrolleres, at den samlede strøm ikke overskrider mærkedataene for splitter, stik, kabel, inverterindgang eller andre komponenter i forbindelsen.
Hvorfor skal kabler fastgøres under solcellepanelerne?
Fastgørelse beskytter kabler og stik mod bevægelse, træk og kontakt med tagfladen. Det bidrager samtidig til en mere overskuelig installation og gør efterfølgende service lettere.
