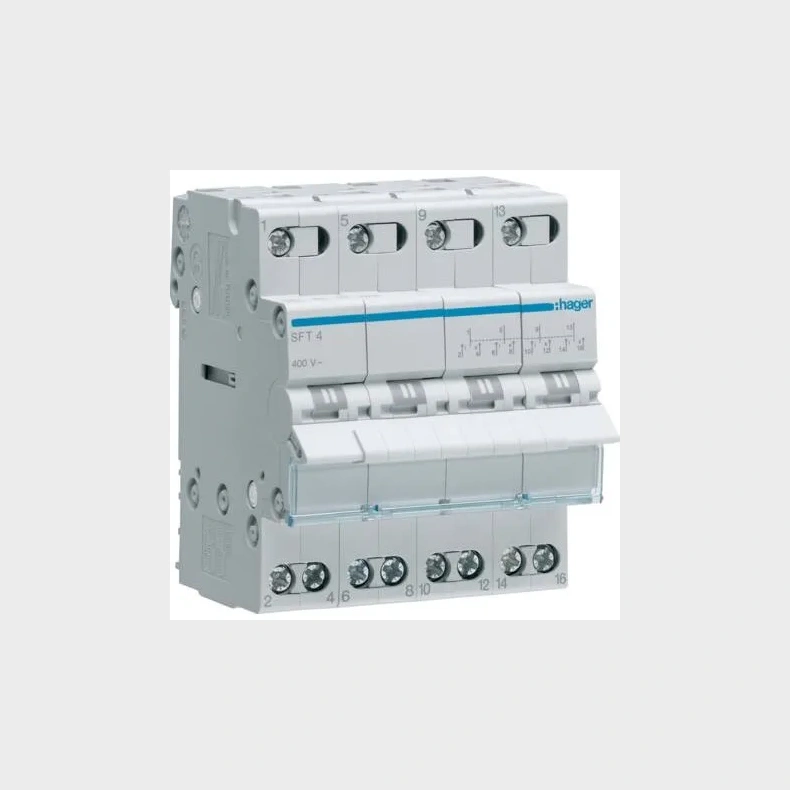

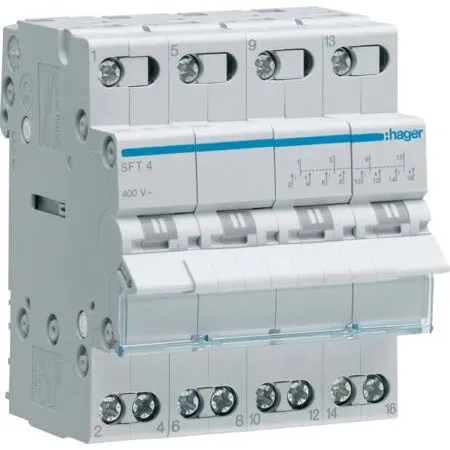

Wexøe SFT440 Omskifter 4P 40A midterstilling 1-0-2

Oversigt

Wexøe SFT440 er en 4-polet manuel 1-0-2 omskifter med midterstilling og en mærkestrøm på 40 A. Omskifteren er velegnet til installationer, hvor en backup-tavle skal kunne forsynes enten direkte fra elnettet eller via den dedikerede backup/EPS-udgang på en hybridinverter.

I en backupinstallation giver omskifteren mulighed for manuelt at vælge forsyningskilde. Det betyder eksempelvis, at backup-tavlen kan forsynes via inverterens backup/EPS-udgang, mens der ved service eller fejl på inverteren kan skiftes tilbage til direkte netforsyning, forudsat at elnettet er tilgængeligt.

Manuel omskiftning mellem grid og backup/EPS

SFT440 har tre positioner: 1-0-2. De to driftspositioner kan anvendes til henholdsvis netforsyning og backup/EPS, mens 0-positionen fungerer som midterstilling.

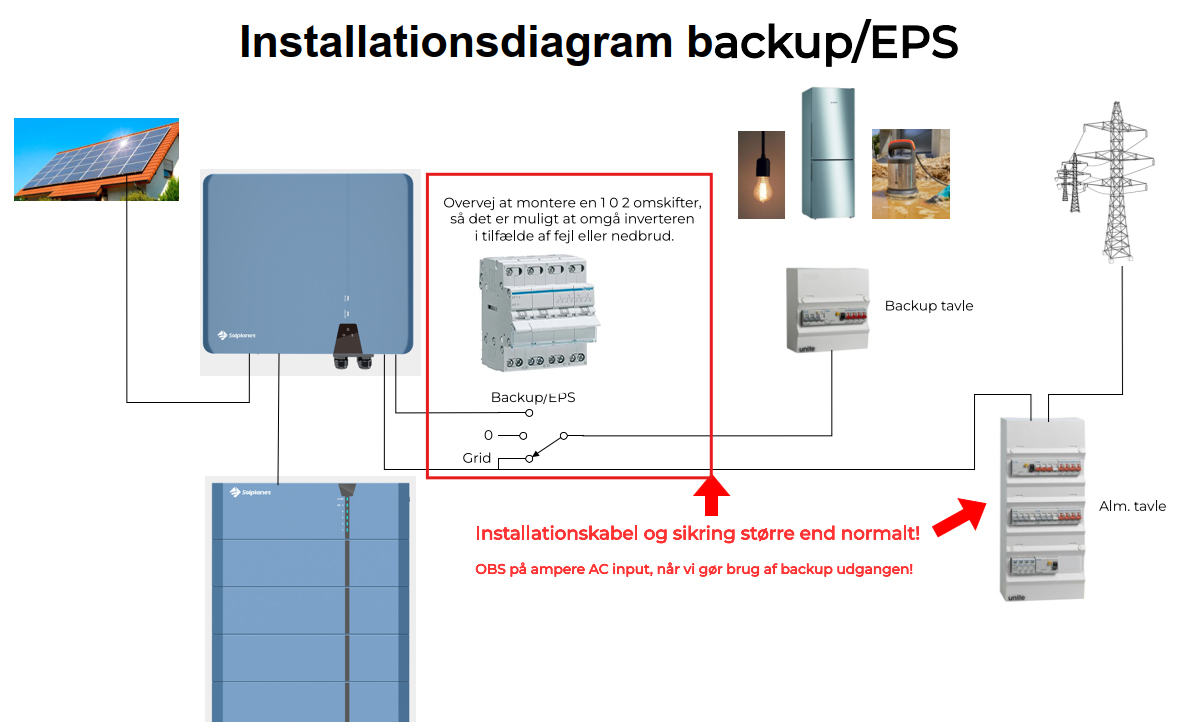

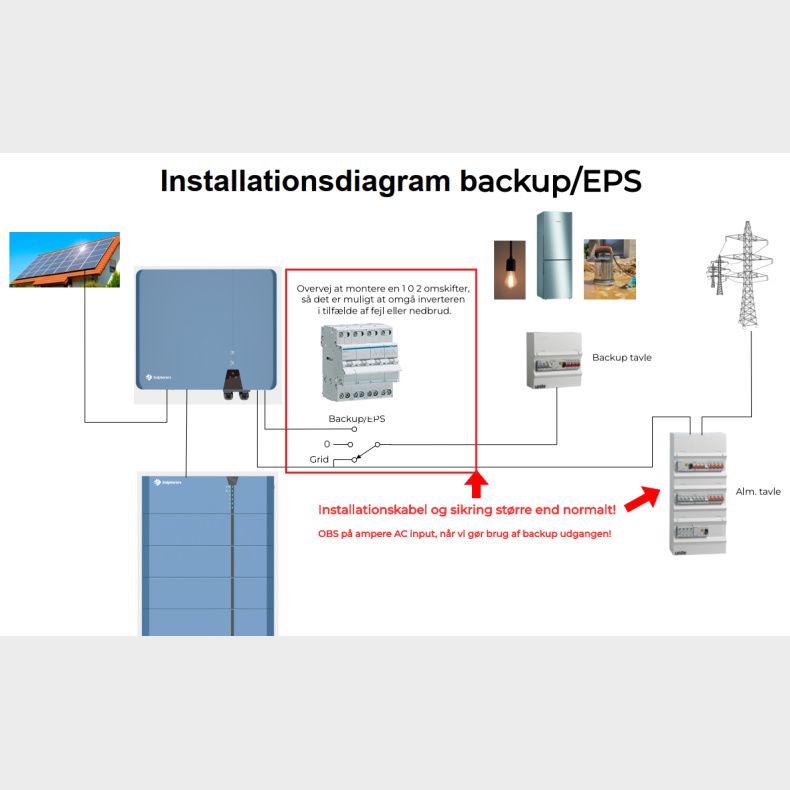

I en typisk installation forbindes den ene forsyningsvej til elnettet og den anden til hybridinverterens dedikerede backup/EPS-udgang. Backup-tavlen tilsluttes omskifterens fælles udgang. På den måde kan forsyningskilden vælges manuelt.

• Position 1: Forsyning fra den ene tilsluttede strømkilde
• Position 0: Afbrudt position
• Position 2: Forsyning fra den anden tilsluttede strømkilde

Bemærk: Den konkrete tilslutning og definition af position 1 og 2 afhænger af installationens opbygning.

Fordel ved hybridinvertere med dedikeret backup-port

Ved hybridinvertere med separat backup/EPS-port giver en manuel omskifter en enkel mulighed for at vælge mellem inverterens backupforsyning og direkte forsyning fra elnettet.

Omskifteren kan eksempelvis stå i positionen for backup/EPS under normal drift. Så længe inverteren understøtter den pågældende driftsform, forsynes backup-tavlen gennem inverterens backupudgang, og ved et netsvigt kan inverterens backupfunktion overtage forsyningen af de tilsluttede backupforbrugere.

En væsentlig fordel ved den manuelle bypass-mulighed er, at backup-tavlen kan skiftes tilbage til direkte netforsyning, hvis inverteren skal serviceres eller er ude af drift. Dermed er backup-tavlens forsyning ikke nødvendigvis afhængig af, at inverteren er operationel, når elnettet er tilgængeligt.

Til Solplanet, Solis og andre hybridinvertere

Omskifteren er særligt relevant sammen med Solplanet og Solis hybridinvertere med dedikeret backup-port, hvor denne type manuel omskiftning kan indgå i installationen mellem grid, backup/EPS og backup-tavlen.

Princippet kan også anvendes sammen med andre hybridinvertere med en dedikeret backup- eller EPS-udgang, når inverterproducentens installationskrav og den konkrete systemopbygning tillader det.

4-polet omskiftning

SFT440 er 4-polet og har fire skiftekontakter. Det gør det muligt at omskifte alle fire ledere i en relevant 3-faset installation. Den konkrete installation skal altid udføres i overensstemmelse med inverterproducentens anvisninger og gældende krav til backup- og ø-drift.

Tekniske data

Installation

Omskifteren monteres på DIN-skinne og optager 4 moduler. Ved anvendelse sammen med en hybridinverter skal dimensionering af kabler, sikringer og backupbelastning tilpasses inverterens maksimale AC- og backup/EPS-strøm samt den konkrete installation.

Vigtigt: Backup/EPS-installationer skal projekteres og udføres efter inverterproducentens installationsvejledning og gældende installationskrav. Kontroller altid den konkrete hybridinverters krav til omskiftning, neutralleder, beskyttelse og maksimal belastning på backup/EPS-udgangen.
