Solcellepakke Fronius 60 Paneler TP5 All Black (28,5 kWp)

KOMPLET SOLCELLEPAKKE

BESKRIVELSE AF ANLÆGGET

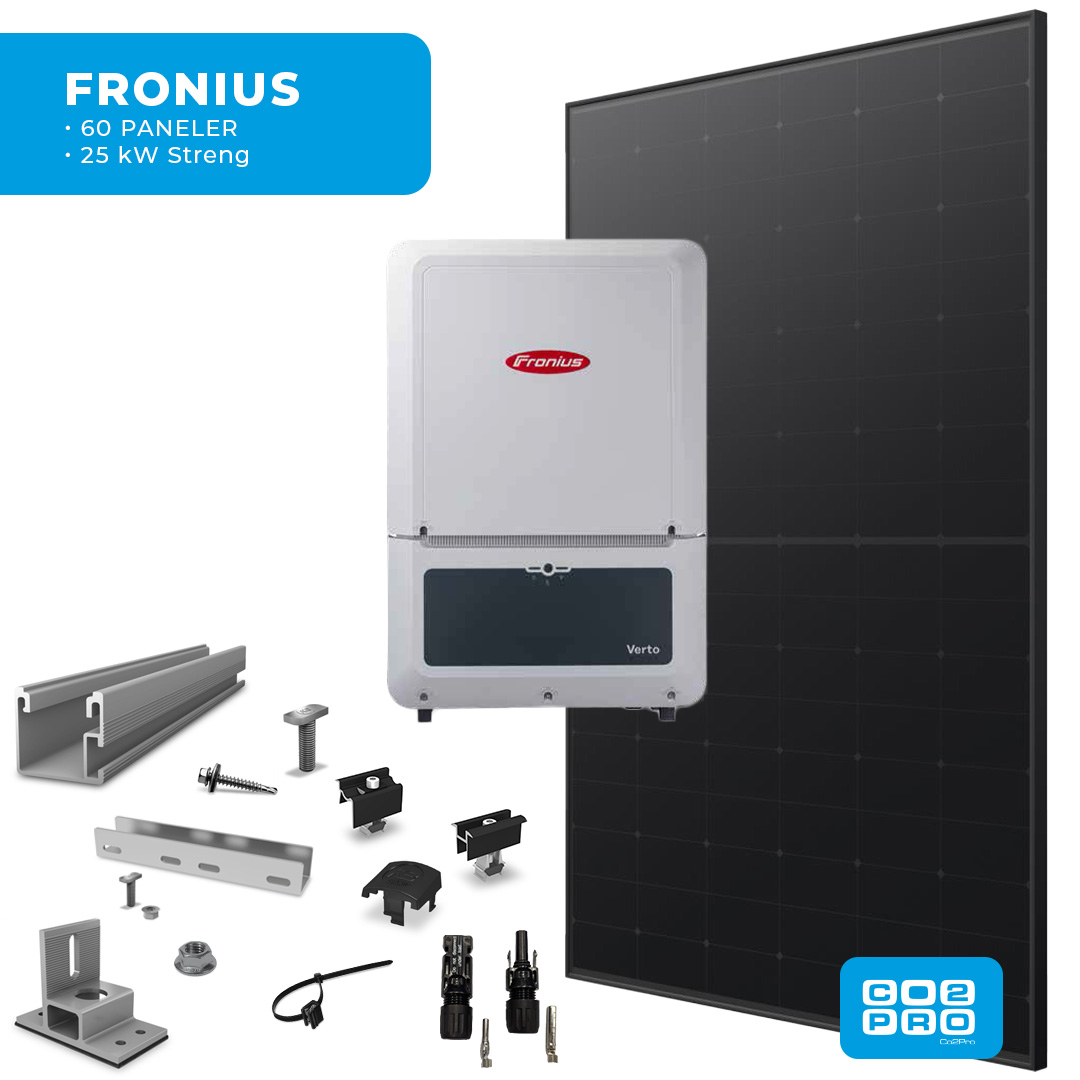

Komplet 28,50 kWp solcellepakke til tagpaptag med 60 stk. LONGi EcoLife X10 LR7-54HVB-475M 475 W all black paneler og Fronius Verto 25.0 400 3-faset strenginverter.

Pakken er velegnet til større solcelleinstallationer, hvor der ønskes høj solcelleproduktion og en fleksibel strenginverter. Kombinationen af 28,5 kWp panel-effekt og 25 kW AC invertereffekt giver en effektiv DC/AC-dimensionering.

Fronius Verto 25.0 400 har 3 MPPT'er og et bredt spændingsområde, hvilket giver gode muligheder for at tilpasse opstrengningen til forskellige tagflader og installationsforhold. Inverteren har desuden integreret Dynamic Peak Manager til optimering af produktionen ved delvis skygge.

Montageløsningen er baseret på K2 SingleRail til tagpaptag med SingleRail SpliceFoot. Systemet fastgøres i tagets underlag og giver en skinnemonteret løsning til skrå tagflader med tagpap. Pakken leveres med paneler, inverter, MC4-stik og det tilhørende K2 montagesystem. DC-kabler medfølger ikke.

PANELDATA

• Paneltype: LONGi EcoLife X10 LR7-54HVB-475M All Black
• Effekt pr. panel: 475 W
• Samlet effekt: 28,50 kWp
• Virkningsgrad: 23,3 %
• Mål: 1800 x 1134 x 30 mm
• Vægt: 21,6 kg

INVERTER OG ELEKTRISK

• Model: Fronius Verto 25.0 400
• Type: 3-faset strenginverter
• AC-effekt: 25 kW
• MPPT: 3
• Anvendeligt MPPT-område: 150-870 V
• MPPT-område ved nominel effekt: 335-870 V
• Maks. DC-spænding: 1000 V
• Maks. PV-generator: 37,5 kWp
• Maks. virkningsgrad: 98,56 %
• Kapslingsklasse: IP66

OPSTRENGNING

Fronius Verto 25.0 400 har 3 uafhængige MPPT'er. Den endelige opstrengning skal dimensioneres efter projektets taglayout, temperaturforhold og strengspændinger.

MONTAGE

• System: K2 SingleRail 36
• Tagtype: Tagpap
• Fastgørelse: K2 SingleRail SpliceFoot
• Montageprincip: Fastgjort i terrassebord
• K2-layout: 2 felter med 10 x 3 paneler

GARANTI

• Paneler: 30 års produkt- og ydelsesgaranti
• Montagesystem: 12 års produktgaranti

INDHOLD I PAKKEN

• 60 x LONGi EcoLife X10 LR7-54HVB 475 W All Black
• 1 x Fronius Verto 25.0 400
• 16 x HIS MC4 socket 4-6 mm² (han)
• 16 x HIS MC4 plug 4-6 mm² (hun)
• 24 x K2 End Clamp EC 25-40, Black
• 84 x K2 SingleRail SpliceFoot
• 84 x K2 Hexagon Flange Nut with Serration M8
• 336 x K2 Self-Tapping Screw 6x75 til SpliceFoot
• 84 x K2 T-Bolt 20/12 M8x20 til SpliceFoot
• 108 x K2 Universal Middle Clamp OneMid 25-40 mm, black anodized
• 24 x K2 EndCap for SingleRail 36
• 60 x K2 Solar Cable Manager
• 30 x K2 SingleRail 36, 4,80 m
• 28 x K2 Rail Connector Set SingleRail 36

OBS: DC-kabler medfølger ikke – husk at tilkøbe. Montagesystemets dimensionering skal verificeres i forhold til det konkrete tags opbygning og lokale vind- og snelaster.
