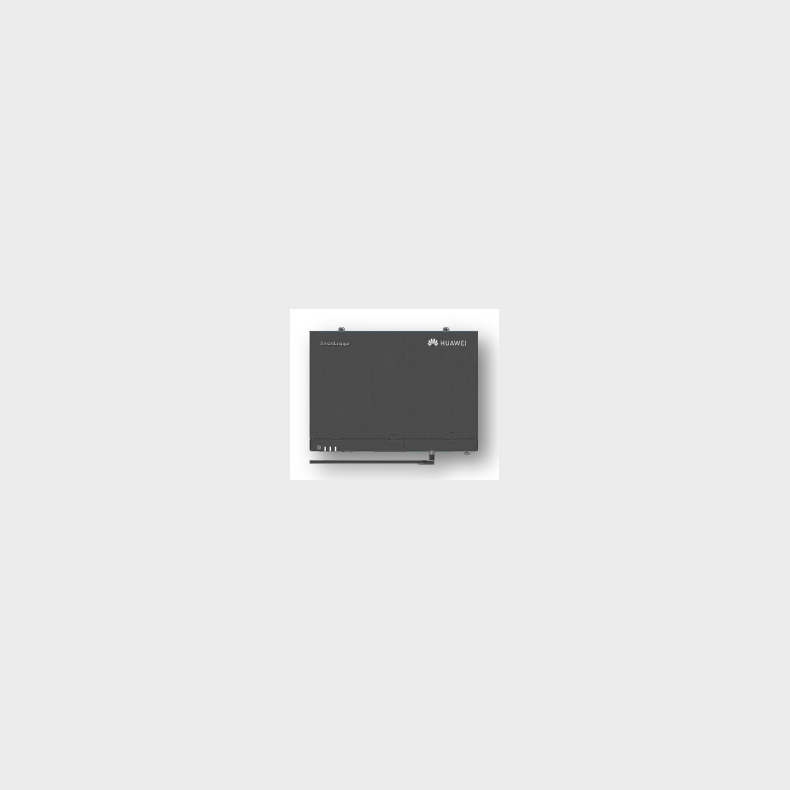

HUAWEI (Root V2) SmartLogger3000A01EU UDEN MBUS

Huawei SmartLogger3000A01EU til overvågning og anlægsstyring

Huawei SmartLogger3000A01EU er en avanceret datalogger og kommunikationsenhed til Huawei solcelleanlæg. SmartLoggeren samler kommunikation og overvågning af invertere og andre kompatible enheder og kan administrere op til 80 enheder i samme system.

Denne A01EU-variant leveres uden MBUS og anvender blandt andet RS485 til kommunikation med invertere og andre enheder. SmartLogger3000A01EU har omfattende muligheder for netværkskommunikation, integration og effektstyring og er særligt velegnet til større erhvervs- og solcelleinstallationer.

Nøglefunktioner

• Op til 80 enheder – central kommunikation og administration
• 3 × RS485 – kommunikation med invertere og kompatibelt udstyr
• LAN og WAN – Gigabit Ethernet til lokal- og netværkskommunikation
• 2G / 3G / 4G – integreret mulighed for mobil kommunikation
• Modbus TCP og RTU – mulighed for integration med eksterne systemer
• Uden MBUS – A01EU-varianten har ikke MBUS-interface

Central kommunikation til større Huawei-anlæg

SmartLogger3000A01EU fungerer som det centrale kommunikationspunkt i installationen og understøtter administration af op til 80 enheder. Det kan blandt andet være invertere, målere og vejrstationer. De tre RS485-porte understøtter kabellængder på op til 1000 meter og giver mulighed for at opbygge større installationer med central dataopsamling.

Kommunikation og protokoller

• WAN: 1 × 10 / 100 / 1000 Mbps
• LAN: 1 × 10 / 100 / 1000 Mbps
• RS485: 3 × COM, op til 1000 m
• Ethernet: Modbus TCP og IEC 60870-5-104
• RS485: Modbus RTU, IEC 60870-5-103 og DL/T645

Styring og eksterne signaler

Ud over kommunikation og dataopsamling har SmartLogger3000A01EU 4 digitale indgange, 2 digitale udgange og 4 analoge indgange. Det giver mulighed for integration med eksterne signaler, sensorer og styringsløsninger. SmartLogger-serien understøtter desuden funktioner til blandt andet effektstyring og zero export.

Installation og idriftsættelse

SmartLogger3000A01EU kan konfigureres via den integrerede webinterface og Huawei FusionSolar App. WLAN anvendes til lokal idriftsættelse. Enheden kan monteres på væg, DIN-skinne eller placeres på en plan overflade og har kapslingsklasse IP20.
