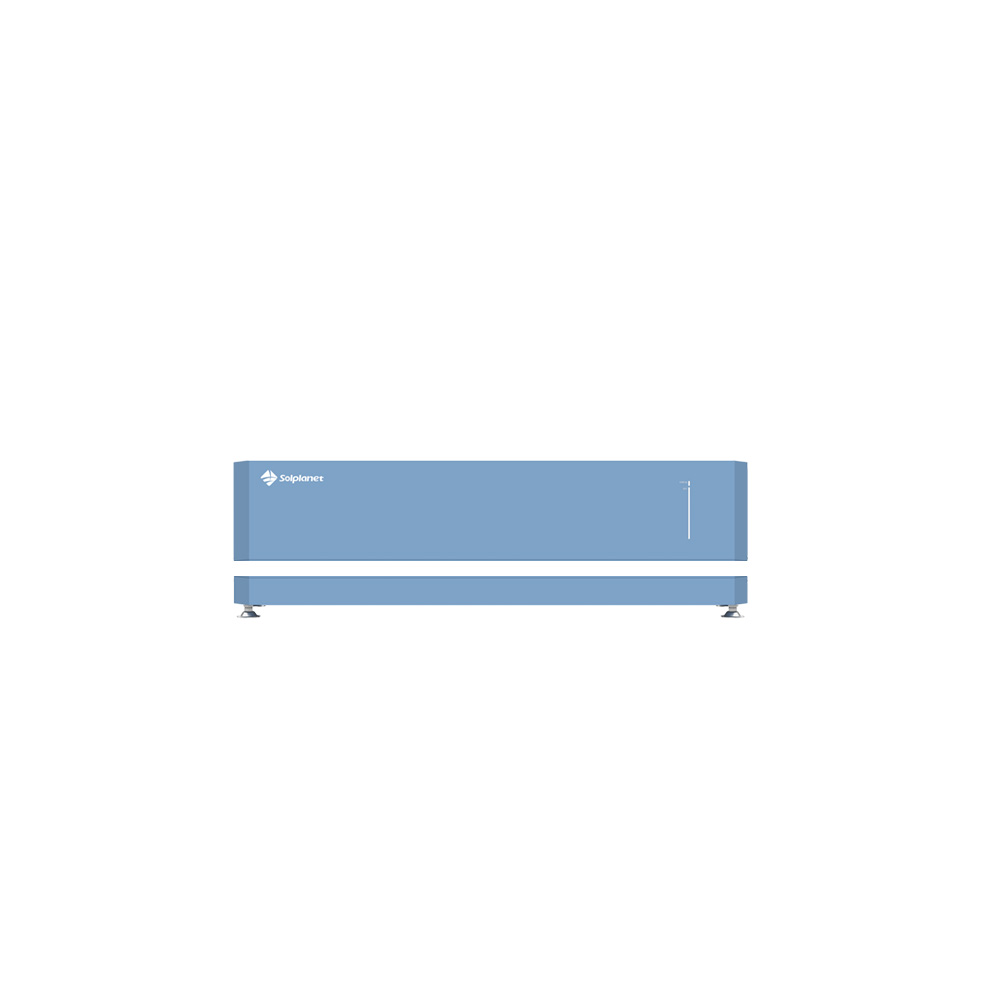

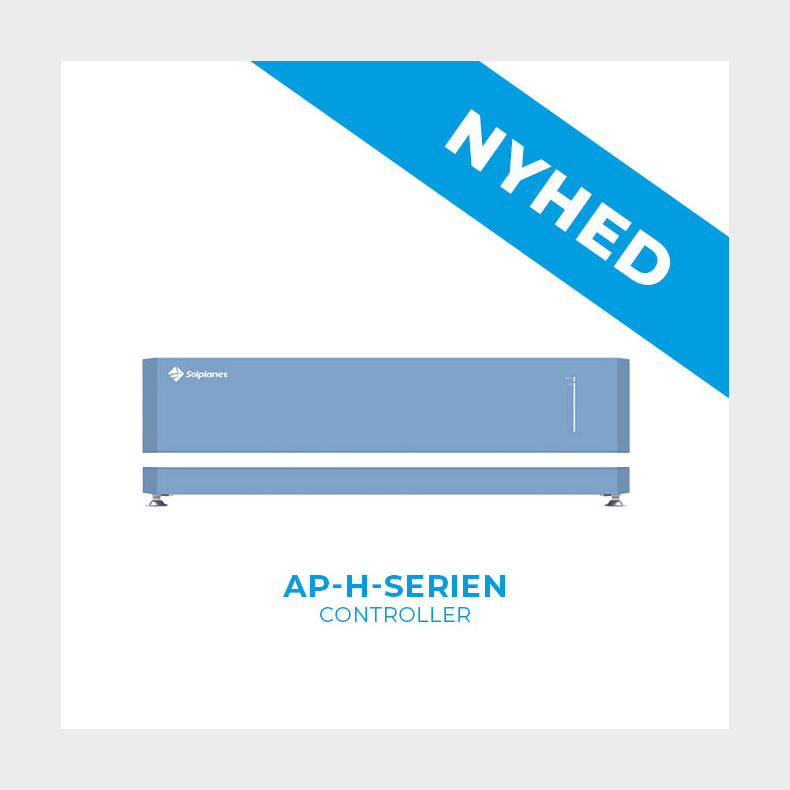

Solplanet AP-H High Voltage Battery Controller

OM SOLPLANET AP-H HIGH VOLTAGE BATTERY CONTROLLER

Solplanet AP-H High Voltage Battery Controller er styringsenheden til Solplanet AP-H High Voltage Battery System. Controlleren fungerer som systemets BCU (Battery Control Unit) og placeres sammen med APH 5.0 batterimodulerne som en del af det komplette højvoltsbatteri.

Et AP-H batteritårn opbygges med controlleren og mellem 2 og 10 APH 5.0 batterimoduler. Det giver en nominel batterikapacitet fra 10,24 kWh til 51,2 kWh pr. tårn. Controlleren varetager kommunikationen og styringen mellem batterisystemet og den kompatible Solplanet hybridinverter.

Nøglefunktioner

• BCU til AP-H - central styringsenhed til Solplanet AP-H batterisystemet
• 2 til 10 batterimoduler - understøtter AP-H tårne fra 10,24 til 51,2 kWh
• CAN-kommunikation - kommunikation mellem batterisystem og kompatibel inverter
• IP65 - egnet til både indendørs og udendørs installation
• Modulært system - gør det muligt at tilpasse batterikapaciteten til installationen
• Plug-and-play design - udviklet til enkel opbygning og installation af AP-H-systemet

Systemopbygning

• Batterimodul: Solplanet APH 5.0, 5,12 kWh pr. modul
• Minimum pr. tårn: 2 batterimoduler = 10,24 kWh
• Maksimum pr. tårn: 10 batterimoduler = 51,2 kWh
• Parallelkobling: op til 4 tårne pr. batteriindgang = 204,8 kWh
• To batteriindgange: op til 8 tårne = 409,6 kWh samlet nominel kapacitet

Tekniske specifikationer

• Produkttype: Battery Control Unit (BCU)
• Batteriserie: Solplanet AP-H
• Kompatibelt batterimodul: APH 5.0
• Antal batterimoduler pr. tårn: 2 til 10
• Systemkapacitet pr. tårn: 10,24 til 51,2 kWh
• Maks. lade-/afladestrøm: 50 A
• Kommunikation: CAN
• Kapslingsklasse: IP65
• Installationssted: Indendørs / udendørs
• Montage: Gulvmonteret batterisystem
• Køling: Naturlig konvektion

Central styring af AP-H batterisystemet

Battery Controlleren er en central del af AP-H-systemet og anvendes sammen med APH 5.0 batterimodulerne. Den sørger for styring og kommunikation i batteritårnet og forbinder batterisystemet med den kompatible Solplanet hybridinverter.

Den modulære opbygning betyder, at samme controllerkoncept kan anvendes fra et 10,24 kWh system med 2 batterimoduler og helt op til et 51,2 kWh batteritårn med 10 moduler.
