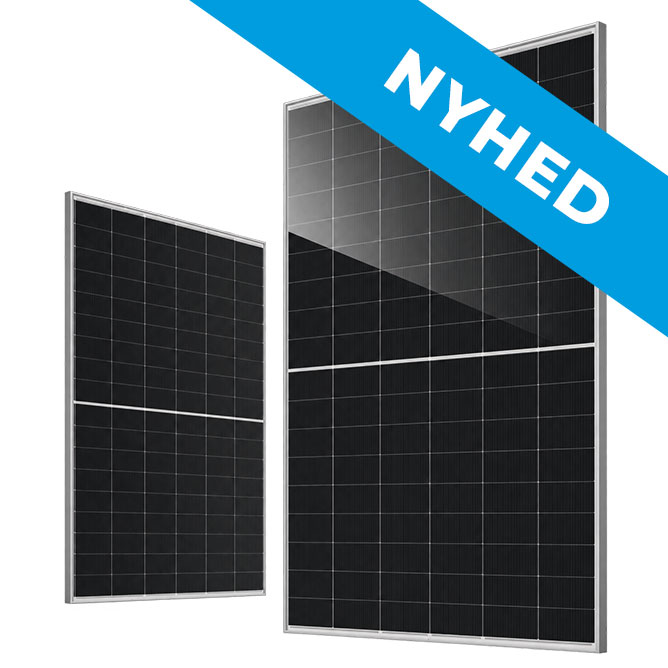

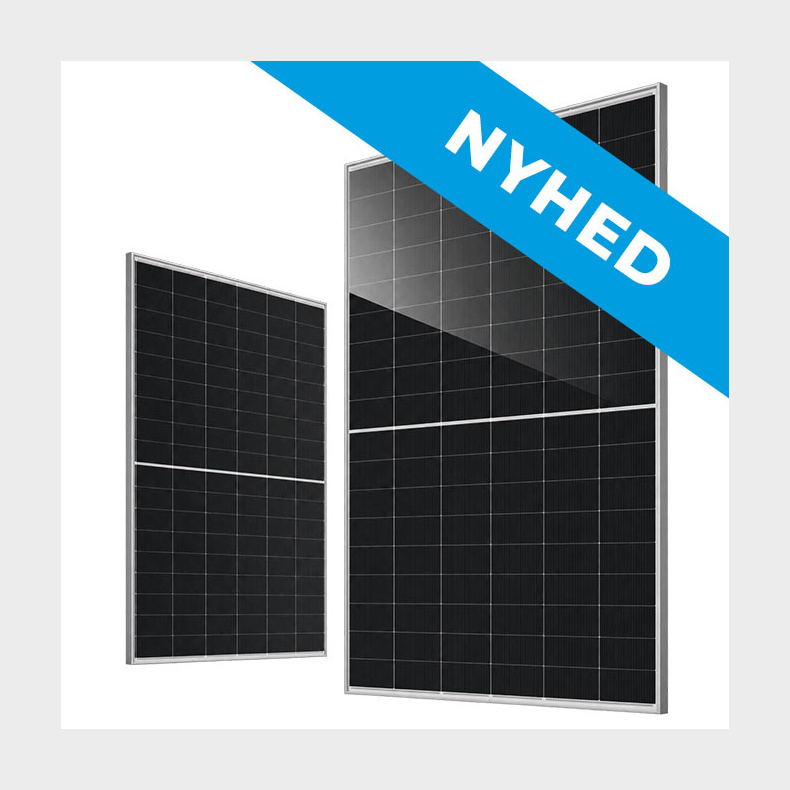

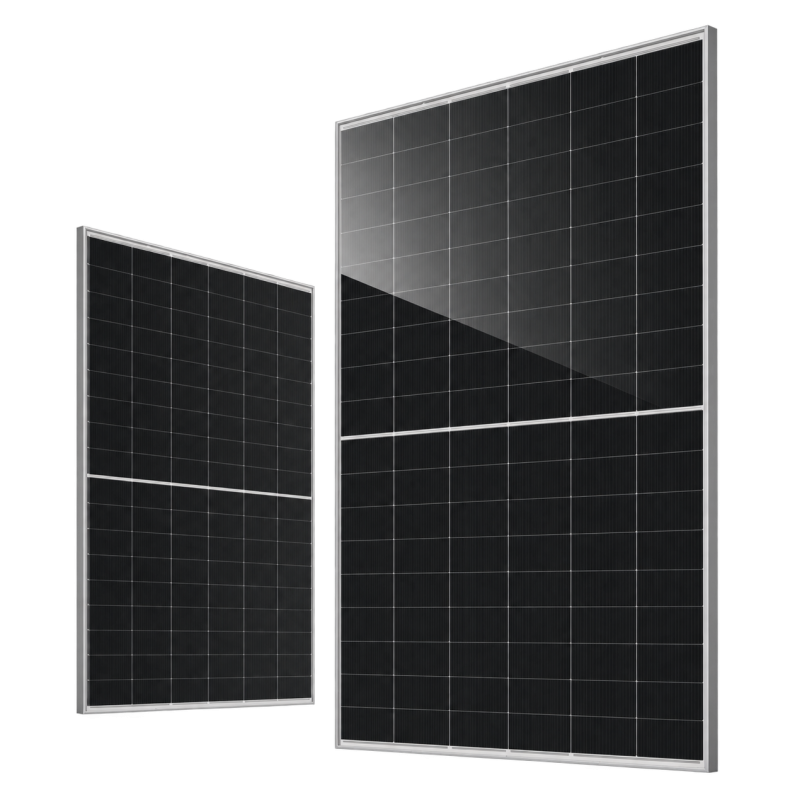

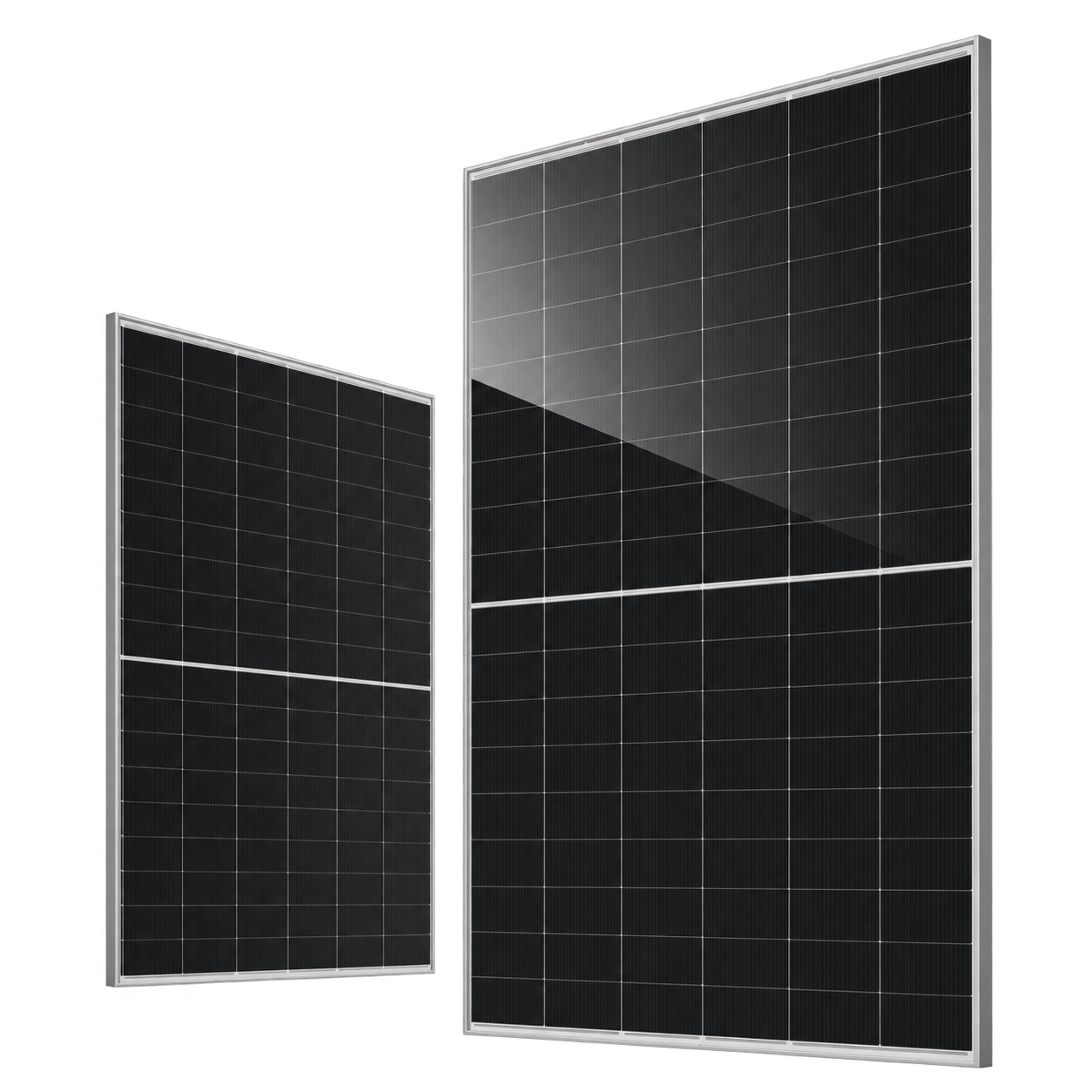

JA Solar JAM54D40-LR 470wp BFR Black Frame

JA Solar JAM54D40 470Wp BFR Black Frame

JA Solar JAM54D40 470Wp er et højtydende n-type solcellepanel fra JA Solars DeepBlue 4.0 Pro-serie. Modulet kombinerer Bycium+ celleteknologi, double glass konstruktion og 470 W effekt med en sort ramme og høj moduleffektivitet.

Med en moduleffektivitet på 23,5 % og et kompakt format på 1762 × 1134 mm er panelet velegnet til solcelleanlæg, hvor der ønskes høj effekt fra den tilgængelige tagflade.

N-type Bycium+ celleteknologi

JAM54D40 er baseret på JA Solars n-type Bycium+ celleteknologi med 16BB half-cell opbygning. Teknologien er udviklet med fokus på høj celleeffektivitet, lav degradering og stabil produktion gennem modulets levetid.

JA Solar fremhæver desuden modulets lave LID, gode temperaturkoefficient og gode egenskaber ved lav indstråling.

470 W og 23,5 % moduleffektivitet

470 W-varianten leverer en nominel maksimal effekt på 470 W ved STC og opnår en moduleffektivitet på 23,5 %.

Ved maksimal effekt er spændingen 33,84 V og strømmen 13,89 A. Modulets tomgangsspænding er 40,40 V, mens kortslutningsstrømmen er 14,66 A.

Monofacial double glass konstruktion

JAM54D40 er opbygget som et monofacialt double glass modul med 1,6 mm glas på både for- og bagsiden. Konstruktionen giver modulet en robust opbygning og beskytter solcellerne gennem mange års drift.

I modsætning til bifaciale paneler er JAM54D40 udviklet til elproduktion fra modulets forside. Det gør modulet særligt relevant til traditionelle taginstallationer, hvor produktion fra bagsiden ikke er nødvendig.

DeepBlue 4.0 Pro

Modulet er en del af JA Solars DeepBlue 4.0 Pro-platform og kombinerer n-type celleteknologi med høj moduleffektivitet og fokus på langsigtet energiudbytte.

Med 470 W effekt, 23,5 % moduleffektivitet og sort ramme er JAM54D40 et stærkt valg til taginstallationer, hvor der ønskes høj effekt på et relativt kompakt modulareal.

Tekniske specifikationer

• Nominel effekt: 470 W
• Moduleffektivitet: 23,5 %
• Celleteknologi: n-type Bycium+ / 16BB half-cell
• Antal celler: 108 (6 × 18)
• Konstruktion: Monofacial double glass
• Dimensioner: 1762 × 1134 × 30 mm
• Vægt: 22 kg
• Vmpp: 33,84 V
• Impp: 13,89 A
• Voc: 40,40 V
• Isc: 14,66 A
• Effekttolerance: 0 til +3 %
• Maks. systemspænding: 1500 V DC
• Maks. seriesikring: 25 A
• Junction box: IP68, 3 dioder
• Driftstemperatur: -40 °C til +85 °C
• Temperaturkoefficient Pmax: -0,290 %/°C
• Maks. statisk belastning front: 5400 Pa
• Maks. statisk belastning bagside: 2400 Pa

Lav degradering og lang garanti

JA Solar JAM54D40 er udviklet med fokus på stabil effekt gennem hele modulets levetid. Den lineære effektgaranti angiver 1 % degradering det første år og derefter 0,4 % årlig degradering over garantiperioden.

Modulet leveres med 25 års produktgaranti og 30 års lineær effektgaranti.

For alle tekniske oplysninger om produktet henvises til databladet og øvrig dokumentation under dokumenter på denne side.
